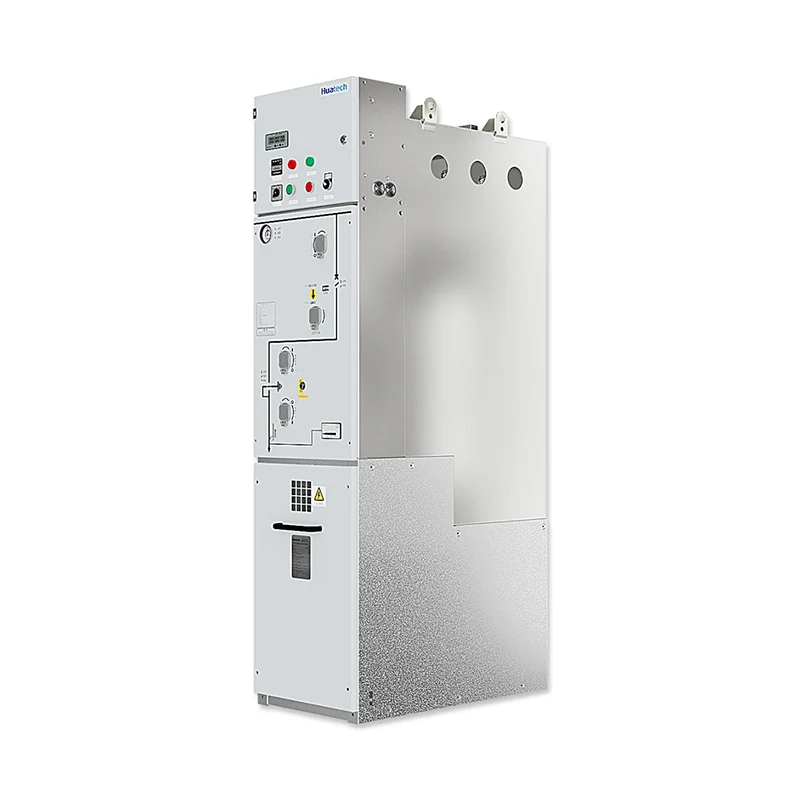

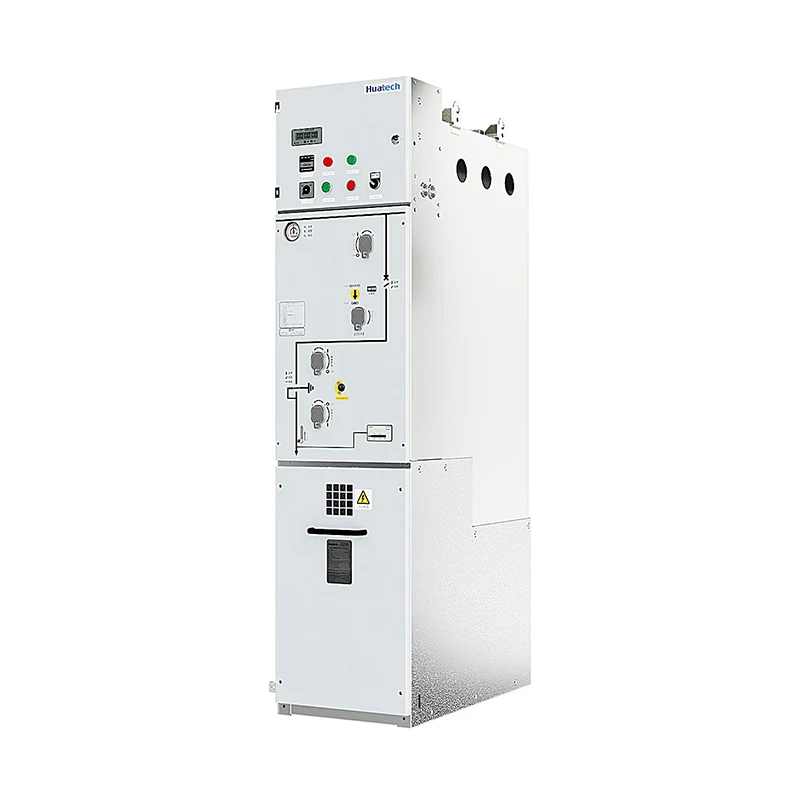

SM6 SF6 RMU compatta isolata in gas

La maggior parte dei quadri fa il suo ingresso in grande stile e poi sfuma gradualmente in un programma di manutenzione pieno di appuntamenti. È il tipo di attrezzatura che richiede attenzione nei momenti più inopportuni. L'RMU compatta SM6 adotta l'approccio completamente opposto. Questa unità senza pretese arriva in silenzio, si inserisce nell'angolo designato e poi non fa assolutamente nulla di straordinario per i successivi trent'anni e più. Non ci sono drammi, nessuna chiamata di servizio, nessuna frenetica risoluzione dei problemi a mezzanotte, nessuna ricerca in preda al panico di pezzi di ricambio diventati obsoleti dieci anni fa. L'RMU compatta isolata in gas SM6 SF6 è semplicemente una camera sigillata SF6 che si occupa dei propri affari mentre il mondo esterno sperimenta cicli di calore, umidità e polvere. L'assemblea non cerca riconoscimenti, non lancia allarmismi e non genera pratiche burocratiche. Questa non è un'attrezzatura entusiasmante, ed è proprio questo il punto.

Parametri

Al centro dell'assemblaggio si trova un'architettura modulare, che consente una configurazione flessibile e un'installazione semplice senza un'eccessiva preparazione del sito. Il sistema di isolamento SF6 completamente sigillato elimina l'esposizione interna all'umidità e ai contaminanti, garantendo un funzionamento affidabile senza intervento manuale, anno dopo anno. Gli interblocchi meccanici integrati forniscono un livello essenziale di sicurezza operativa, prevenendo passi falsi durante le sequenze di commutazione. Nel frattempo, i componenti interni di alta qualità garantiscono prestazioni stabili a lungo termine nelle reti di distribuzione di media tensione. L'RMU compatta isolata in gas SM6 SF6 può ospitare anche una gamma di configurazioni funzionali, tra cui interruttori-sezionatori, interruttori automatici in vuoto, schemi di protezione con fusibili e unità di misurazione dedicate. Ciò rende questa soluzione compatta adattabile alle diverse esigenze applicative senza compromettere la sua promessa principale di silenziosa longevità.

Applicazioni

L'unità principale Ring (RMU) è ampiamente utilizzata in sottostazioni compatte, sottostazioni di trasformazione, reti di distribuzione di energia urbana, impianti di energia solare, centrali eoliche e sistemi di distribuzione di energia industriale.

Passaggi di installazione del prodotto

Preparazione pre-installazione

Prima di posizionare la RMU compatta con isolamento in gas SM6 SF6, assicurarsi che l'installazione avvenga in un clima calmo e asciutto, senza sabbia o precipitazioni. L'umidità relativa dovrebbe rimanere al di sotto dell'ottanta per cento. L'area di lavoro deve essere coperta con un telo antipolvere antistatico e il pavimento deve essere mantenuto pulito. Ispezionare attentamente l'unità. Verificare che la pressione del gas SF6 e il contenuto di umidità soddisfino le specifiche di fabbrica. Controllare tutti i componenti isolanti per eventuali crepe o danni e verificare che le guarnizioni siano intatte senza guarnizioni riutilizzate. La fondazione deve superare l'ispezione, con le deviazioni dell'interasse e dell'altezza entro dieci millimetri e la varianza del centro del bullone incorporato non superiore a due millimetri. La resistenza del calcestruzzo deve essere completamente stagionata e verificata.

Passaggi di installazione

Sollevare il gruppo sigillato in posizione utilizzando attrezzature adeguate e una gru. Regolare i bulloni di livellamento finché l'allineamento verticale non rientra nella tolleranza del produttore. Fissare l'armadio secondo la sequenza numerata di fabbrica, serrando tutti i bulloni con una chiave dinamometrica calibrata. Utilizzare non più di tre spessori per punto, con lo spessore totale della pila inferiore a dieci millimetri. Collegare i cavi in ​​entrata e in uscita secondo lo schema elettrico. Per le terminazioni a innesto, assicurarsi che il perno di contatto sia completamente inserito all'interno della boccola per impedirne il tracciamento e verificare che il cono di sollecitazione si adatti perfettamente senza compressione eccessiva. Riempire il compartimento del gas con SF6 secco alla pressione specificata, quindi eseguire un controllo delle perdite. Tutte le parti metalliche devono essere collegate a una connessione di terra affidabile. La scanalatura di tenuta deve essere pulita e priva di graffi. Applicare il sigillante con attenzione, evitando la migrazione nel lato del gas. Il serbatoio saldato raggiunge tipicamente una perdita annua inferiore allo zero virgola cinque per cento. Il test finale comprende la misurazione della resistenza di isolamento, la verifica della tensione di tenuta alla frequenza di rete e la conferma funzionale dell'interblocco meccanico dell'interruttore a tre posizioni. Non aprire mai la camera piena di gas se non autorizzato e guidato dal produttore. La sala apparecchiature deve essere dotata di ventilazione a basso livello con ricambio d'aria non meno di quattro volte all'ora e si consiglia al personale che lavora in aree confinate di portare con sé dispositivi di monitoraggio del rilevamento di SF6 e ossigeno.

Officina

Certificazioni e qualificati

Domande frequenti

Q1: Che tipo di copertura di garanzia viene fornita?

La garanzia standard dura dodici mesi dalla messa in servizio o diciotto mesi dalla spedizione, a seconda di quale evento si verifichi per primo. Termini estesi disponibili su richiesta

Q2: Quanto è facile reperire pezzi di ricambio?

I ricambi critici vengono conservati nell'inventario regionale e gli articoli più comuni vengono spediti entro tre-cinque giorni lavorativi

Q3: Quale manutenzione ordinaria è effettivamente necessaria?

Ispezione visiva dei manometri e delle terminazioni dei cavi annuale Controllo del meccanismo di funzionamento ogni pochi anni a seconda della frequenza di commutazione

Q4: Questa unità può essere ampliata in seguito se il carico aumenta?

Sì, l'architettura modulare consente di aggiungere ulteriori pannelli con una rilavorazione minima, a condizione che lo spazio sia stato riservato nel layout iniziale

Q5: Quali certificazioni sono supportate da questa apparecchiatura?

L'assemblaggio possiede la certificazione ISO 9001 oltre a rapporti di prova di tipo allineati con gli standard IEC pertinenti, la documentazione completa è disponibile su richiesta
