IL Sezionatore esterno è un elemento fondamentale della sicurezza elettrica e della gestione del sistema, appositamente realizzato per isolare specifiche sezioni del circuito in condizioni di assenza di carico. Questi dispositivi forniscono un traferro visibile e verificabile, confermando che le apparecchiature a valle sono completamente diseccitate. Progettati per durare, i sezionatori da esterno affrontano piogge torrenziali, esposizione ai raggi ultravioletti, detriti trasportati dal vento e sbalzi di temperatura dal gelo artico agli estremi del deserto. Il loro ruolo abbraccia sottostazioni di trasmissione, alimentatori di distribuzione, circuiti di alimentazione industriali e sistemi di raccolta di energia rinnovabile, rendendoli indispensabili per la flessibilità operativa e la protezione dell'equipaggio.
JUCEG applica una filosofia di produzione integrata verticalmente ai sezionatori esterni, alla fusione interna di parti ferrose e non ferrose, alla lavorazione di superfici di contatto e all'assemblaggio di prodotti finali secondo flussi di lavoro certificati ISO 9001:2015 e ISO 14001:2015. Ogni interruttore viene sottoposto a una serie di test elettrici: una routine di resistenza alla frequenza industriale di un minuto, test di tensione a impulso per la verifica BIL, misurazioni della caduta in millivolt tra i contatti principali e di terra e una prova di funzionamento meccanico di 5.000 operazioni su lotti campionati. Le termocamere monitorano la propagazione degli hotspot durante l'iniezione di corrente, garantendo il rispetto del limite massimo di aumento della temperatura di 65°C prescritto dalle norme. L'imballaggio comprende bustine essiccanti, carta VCI e casse idonee alla navigazione, che proteggono l'interruttore durante il trasporto in tutto il mondo.
Un sezionatore esterno è destinato esclusivamente a stabilire o isolare un percorso elettrico quando non circola corrente, fornendo uno spazio di isolamento visibile. Un sezionatore di carico, al contrario, è progettato per interrompere le normali correnti di carico, fino alla sua capacità nominale, ma non dispone della capacità di interruzione per guasto. In pratica i sezionatori ancorano la catena delle sicurezze dopo l'apertura di un interruttore; gli interruttori-sezionatori possono sostituire gli interruttori nelle reti a bassa energia.
In che modo JUCEG garantisce la resistenza alla corrosione in ambienti costieri o industriali?JUCEG applica una strategia protettiva multistrato a partire dalla selezione del substrato: acciaio inossidabile 316L per l'hardware, alluminio anodizzato per i bracci di collegamento e isolanti rivestiti in silicone. Dopo la saldatura, i telai ricevono uno strato di zinco ad arco spray o zincatura a caldo, seguito da uno strato superiore epossidico di grado marino. I punti di contatto utilizzano leghe di stagno-nichel o argento resistenti all'idrogeno solforato e alla nebbia salina. Il quadro elettrico con grado di protezione IP65 con piastre passacavi evita l'ingresso di aria carica di sale.

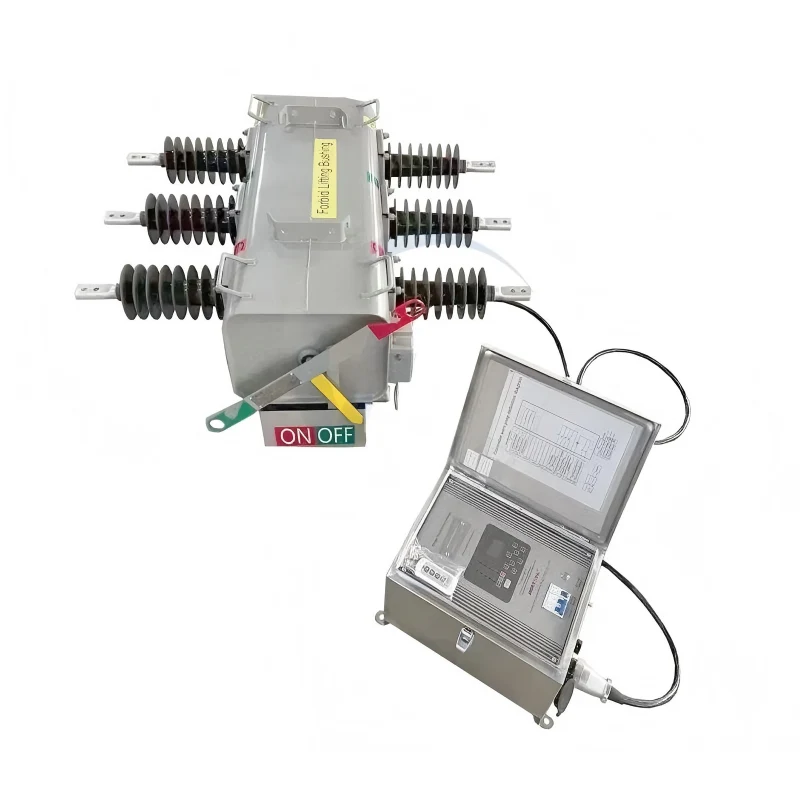

Un sezionatore da esterno JUCEG può interfacciarsi con una rete di automazione SCADA?Sì, tutti gli interruttori JUCEG motorizzati possono essere forniti con un'unità di controllo digitale che supporta i protocolli IEC 61850 Edizione 2, DNP3 o Modbus TCP/IP. Lo switch diventa un nodo logico nella LAN della sottostazione, trasmettendo il suo stato di apertura/chiusura, lo stato del motore e la densità di SF6 (se applicabile) alla piattaforma ADMS dell'utility. Le funzionalità di sicurezza informatica come l'accesso basato sui ruoli e la crittografia TLS sono configurabili.
Quali test di fabbrica vengono eseguiti su un sezionatore da esterno JUCEG completo?I test di routine includono la resistenza a secco alla frequenza industriale al 100% della tensione specificata per un minuto, la misurazione della resistenza di contatto tramite un microohmmetro CC da 100 A e una sequenza di funzionamento meccanico (CO-CO-CO). Le prove di tipo prevedono corse di aumento della temperatura alla corrente nominale, resistenza ai picchi di corrente di breve durata (kA picco) e una campagna di resistenza meccanica M1 che supera i 10.000 cicli di apertura-chiusura. I campioni vengono inoltre sottoposti a controlli della tensione di interferenza radio per verificare l'estinzione della corona al di sotto di 1.000 µV.
