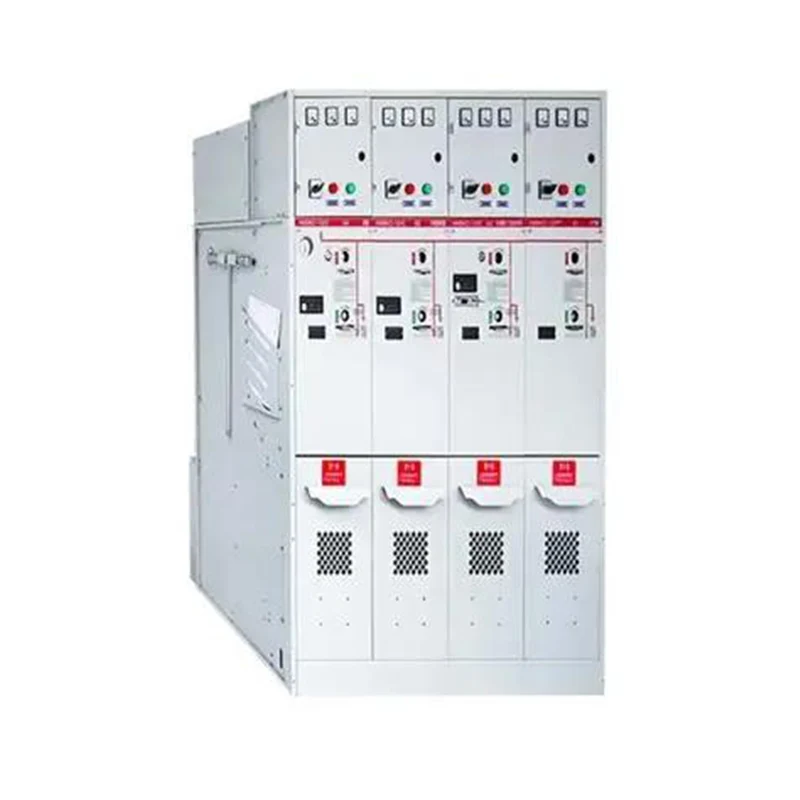

Nel panorama della distribuzione dell’energia elettrica, l’Anello dell'unità principale emerge come un quadro fondamentale che garantisce continuità, sicurezza e flessibilità operativa. Questo sistema compatto e incapsulato gestisce tensioni tipicamente comprese tra 11 kV e 36 kV, agendo come un nodo all'interno delle topologie di distribuzione ad anello. Il suo design consente più alimentatori in entrata e in uscita, consentendo la condivisione del carico, l'isolamento dei guasti e la riconfigurazione della rete senza interruzioni prolungate. Per i servizi di pubblica utilità e gli impianti industriali, l'unità principale ad anello rappresenta una soluzione conveniente e a bassa manutenzione che integra funzioni di commutazione, protezione e misurazione in un unico ingombro, riducendo drasticamente le esigenze di spazio e di ingegneria civile rispetto ai quadri convenzionali isolati in aria.

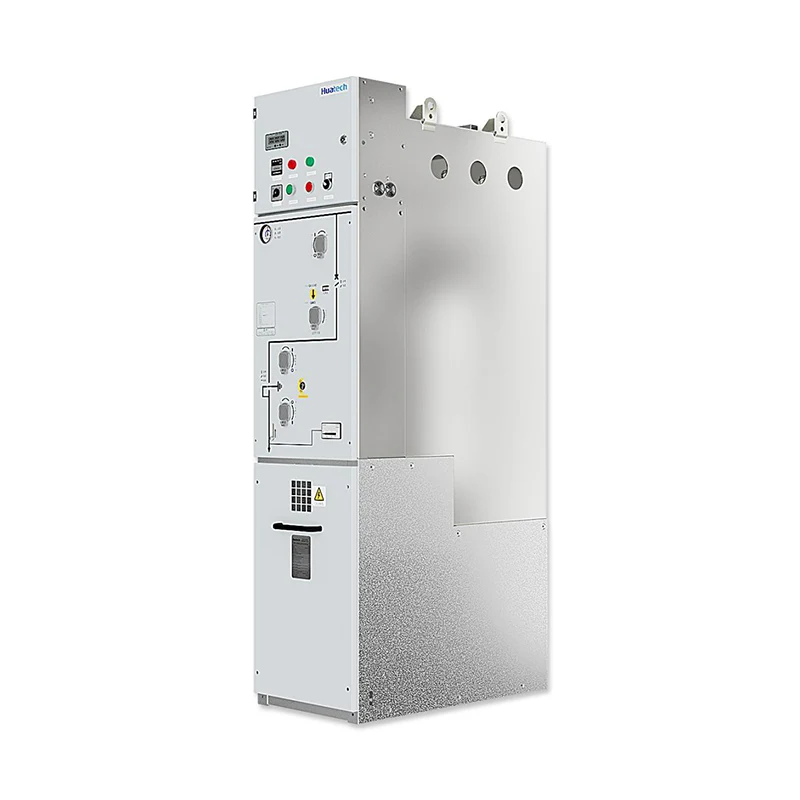

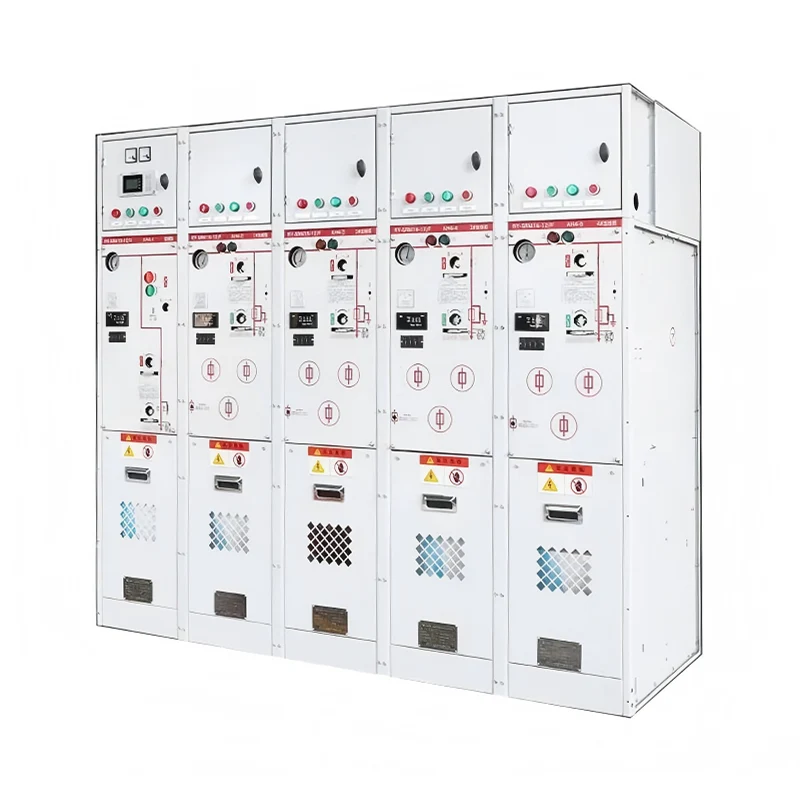

L'unità principale dell'anello funziona interfacciando due o più circuiti radiali in un circuito chiuso, dove la potenza può fluire in entrambe le direzioni. In condizioni normali, l'anello è diviso in un punto aperto per gestire le cadute di tensione e il bilanciamento del carico. Quando si verifica un guasto, i dispositivi di protezione dell'unità isolano automaticamente il segmento interessato e l'anello viene riconfigurato per ripristinare l'alimentazione da un percorso alternativo. Questa ridondanza intrinseca riduce al minimo i tempi di inattività ed è fondamentale per le moderne reti intelligenti.JUCEGI design delle unità principali dell'anello sfruttano mezzi isolanti avanzati come il gas SF6 o composti solidi secchi ecologici, raggiungendo dimensioni compatte pur mantenendo un'elevata rigidità dielettrica e capacità di estinzione dell'arco.

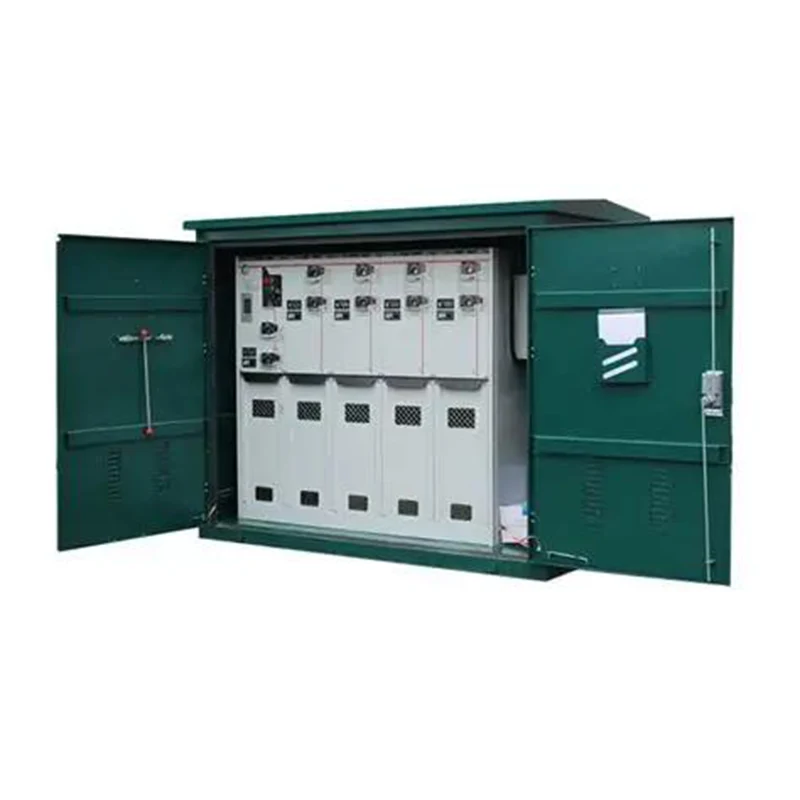

La selezione inizia con la definizione del livello di tensione di rete, del livello di guasto e del modello di commutazione richiesto. Per la distribuzione residenziale sotterranea, è sufficiente una tipica unità principale ad anello JUCEG con configurazione a 3 vie: due interruttori ad anello (sezionatori di carico) e un raccordo a T che protegge un trasformatore di distribuzione tramite fusibili o un interruttore automatico. Per i loop industriali, aggiungi attuatori motorizzati e compatibilità SCADA. Verificare la capacità di immersione se l'unità verrà installata in un caveau soggetto ad allagamenti; JUCEG offre unità sigillate IP68 testate per 72 ore sotto 3 metri d'acqua. L'analisi del cortocircuito conferma che il valore nominale di 25 kA/3 s corrisponde alla corrente di guasto prevista della rete. Considerare futuri circuiti di espansione optando per un layout di sbarre collettrici a 4 o 5 vie con vie di riserva chiuse con tappi isolanti.
Il retrofit è fattibile a seconda del design originale. Le unità principali ad anello JUCEG con vano accessori modulare accettano operatori motore aftermarket e unità terminali remote (RTU). L'aggiunta di un modulo di comunicazione, come un gateway 4G LTE, consente la commutazione remota, il monitoraggio della corrente di carico e l'indicazione del passaggio di guasto. Se l'unità non dispone di contatti ausiliari, è possibile fissare bobine Rogowski esterne o TA apribili alle terminazioni del cavo senza interrompere il circuito primario. Per la misurazione della tensione sono disponibili partitori capacitivi o retrofit del compartimento BT. Un sopralluogo in loco da parte degli ingegneri JUCEG identifica l'approccio ottimale, garantendo la conformità agli standard di sicurezza informatica come IEC 62351 per la trasmissione sicura dei dati.
La sicurezza inizia con involucri isolati e messi a terra che forniscono un esterno sicuro dal contatto anche durante la formazione di archi interni. Il contenimento dei guasti da arco interno testato secondo la classe IAC AFLR garantisce che la canalizzazione del gas e le alette di sfogo dirigano la pressione lontano dal personale. Gli indicatori visivi di tensione su ciascuna direzione confermano le condizioni di inattività prima dell'accesso al cavo. Gli interblocchi meccanici prevengono errori di commutazione: il sezionatore di terra non può chiudersi a meno che il sezionatore di carico non sia aperto e viceversa. Le disposizioni relative al lucchetto e alla serratura a chiave consentono le procedure LOTOTO. I design delle unità principali ad anello ad isolamento solido JUCEG eliminano del tutto i rischi legati al gas, utilizzando ampolle sotto vuoto incorporate in resina epossidica, rendendo l'unità ecologica ed esente da manutenzione per tutto il suo ciclo di vita.
