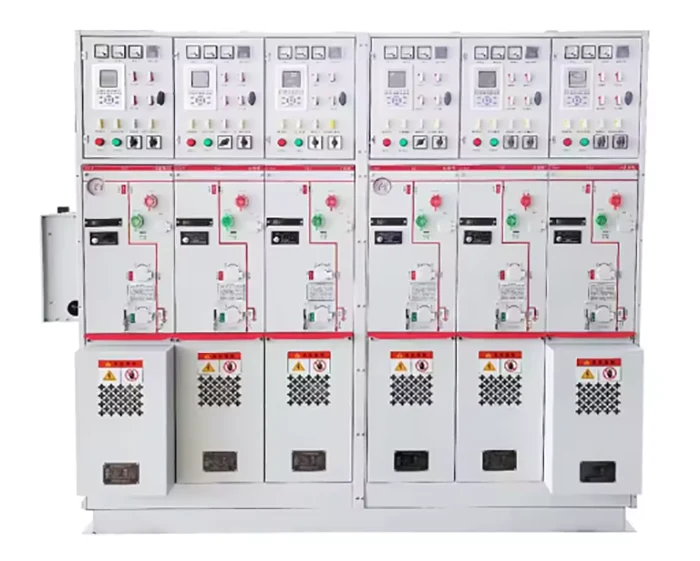

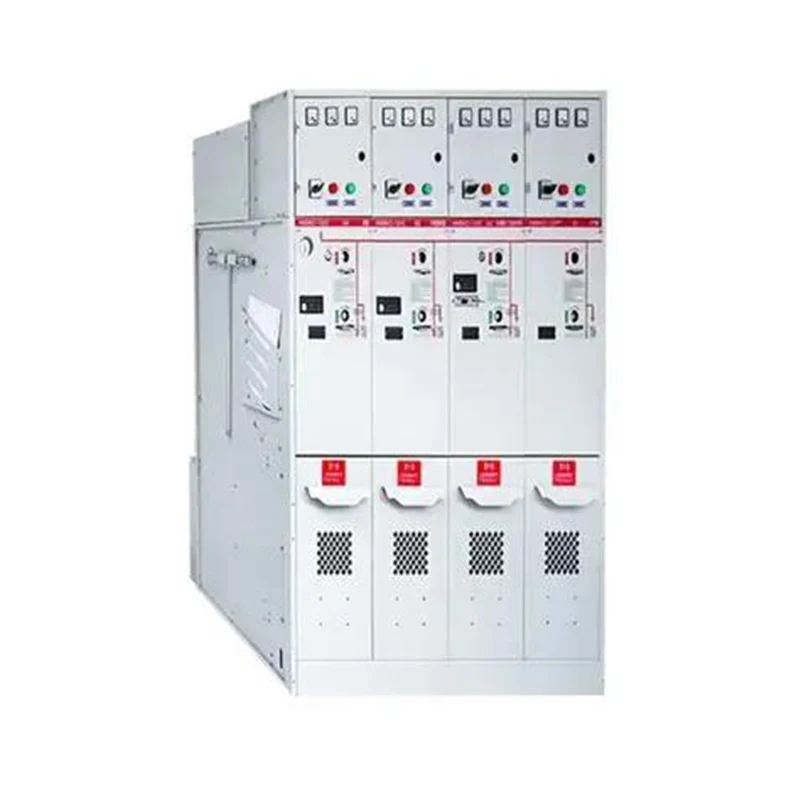

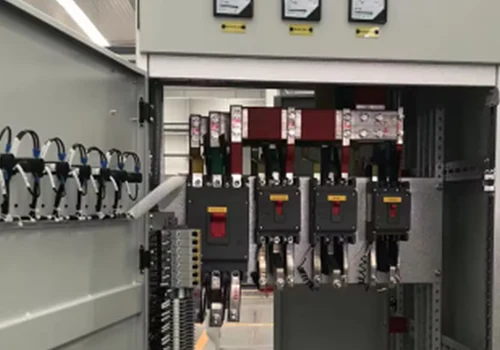

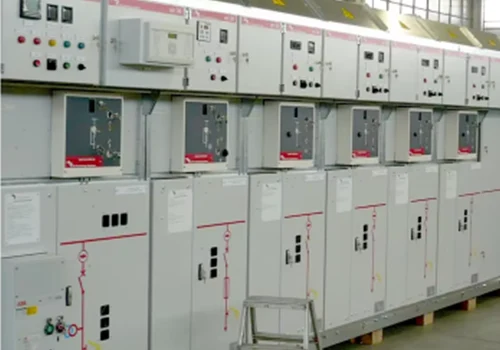

Il quadro elettrico dell'unità principale ad anello (di seguito denominato "unità principale ad anello") è un nuovo prodotto progettato e sviluppato da JUCEG, utilizzando tecniche internazionali avanzate. Le sue specifiche tecniche sono pienamente conformi agli standard IEC62271 - 200 e GB3906.
Caratterizzato da dimensioni compatte, design leggero, funzionamento flessibile, facile manutenzione e prestazioni stabili e affidabili, il pannello di comando dell'unità principale ad anello da 12 KV è dotato di protezione di interblocco completa e grado di protezione IP3X. Di conseguenza, è una soluzione ideale per i principali progetti di rinnovamento della rete.
Questo prodotto è destinato principalmente all'uso in reti CA trifase da 50 Hz per la ricezione e la distribuzione dell'energia. È particolarmente adatto per la costruzione e l'ammodernamento della rete elettrica urbana, per imprese industriali e minerarie, grattacieli e servizi pubblici. Sia che venga utilizzato come alimentatore a circuito chiuso o come apparecchiatura terminale, consente la distribuzione dell'energia, il controllo e la protezione delle risorse elettriche ed è adatto anche per l'installazione all'interno di sottostazioni preassemblate.
|
NO. |
Articolo |
Unità |
Parametro tecnico |
|
|
1 |
Tensione nominale |
KV |
12 |
|
|
2 |
Corrente nominale |
A |
1250 |
|
|
3 |
Tensione nominale di tenuta a frequenza industriale di breve durata (valore efficace) |
KV |
42 |
|
|
4 |
Tensione nominale di tenuta all'impulso di fulmine (valore di picco) |
KV |
75 |
|
|
5 |
Corrente di interruzione nominale di cortocircuito (valore efficace) |
KA |
31.5 |
|
|
6 |
Corrente nominale di chiusura in cortocircuito (valore di picco) |
KA |
80 |
|
|
7 |
Corrente nominale di stabilità termica (valore efficace) |
Circuito principale (4S) |
KA |
31.5 |
|
Anello di terra (4S) |
KA |
27.3 |
||
|
8 |
Corrente nominale di stabilità dinamica (valore di picco) |
Circuito principale |
KA |
80 |
|
Anello di terra |
KA |
68.3 |
||

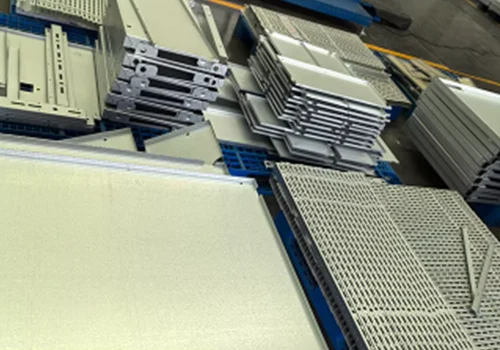

Utilizza un substrato in acciaio inossidabile 316L e un rivestimento nano-ceramico.
Supportare la libera scelta di componenti come ABB/Siemens.

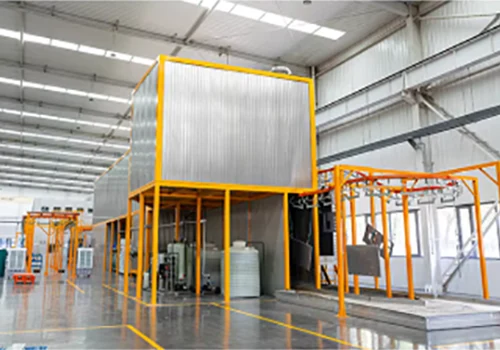

Sistema di spruzzatura importato dalla Germania con errore di uniformità del rivestimento <5μm e tasso di difetti di spruzzatura <0,3%.
Presenta canali di scarico della pressione progettati in modo razionale e un sistema di interblocco meccanico "Cinque Prevenzioni" per garantire la sicurezza dell'operatore.

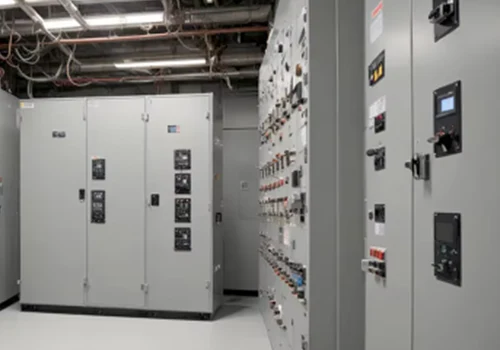

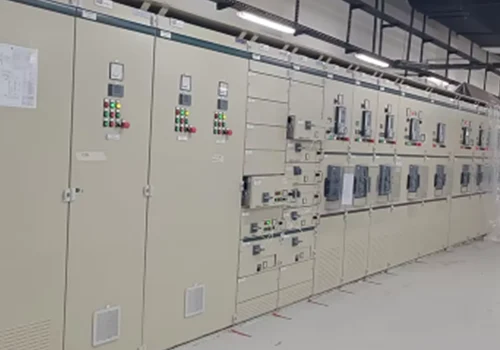

Progetto Sud AfricaAbbiamo fornito supporto di ingegneria elettrica per questo progetto, inclusa la progettazione e la produzione del pannello.
Progetto AustraliaForniamo VCB, quadri MT e altri prodotti elettrici e assistiamo con supporto tecnico.
Progetto FilippineForniamo quadri elettrici e forniamo assistenza tecnica.
Il pannello di comando dell'unità principale ad anello da 12 KV presenta un ingombro estremamente compatto, che consente un'implementazione flessibile in sottostazioni urbane densamente popolate o stazioni di trasformazione preassemblate con spazi limitati. La sua struttura integrale completamente chiusa garantisce un'eccezionale affidabilità operativa isolando efficacemente tutti i componenti primari sotto tensione da fattori ambientali avversi, come umidità fluttuante, contaminanti atmosferici e stress dielettrico ad alta quota.
Progettata con particolare attenzione alla protezione del personale e delle risorse, l'unità riduce il rischio di propagazione dell'arco elettrico e non presenta alcun rischio di incendio. I livelli di rumore operativo sono ridotti al minimo per garantire un funzionamento silenzioso nelle aree residenziali o commerciali. Il robusto alloggiamento del pannello del quadro elettrico dell'unità principale ad anello da 12 KV, insieme ai protocolli di interblocco avanzati, garantisce un ambiente operativo sicuro e privo di esposizione a parti sotto tensione.
Questo prodotto aderisce rigorosamente ai requisiti IEC e GB e ha superato test di tipo completi. È accompagnato da documenti completi di certificazione di terze parti all'uscita dalla fabbrica per garantire una conformità perfetta per l'ingresso nella rete. Basandosi su una tecnologia di saldatura completamente sigillata e rigorose procedure di controllo qualità come il rilevamento delle perdite tramite spettrometria di massa dell'elio, il pannello del quadro elettrico dell'unità principale ad anello da 12 KV ha una durata progettata di oltre 30 anni e un tasso di guasto estremamente basso. Nel frattempo, la sua struttura supporta una personalizzazione approfondita non standard per configurazioni di protezione, rapporti di trasformazione e metodi di linea di ingresso/uscita. Ciò non solo può adattarsi a scenari di ristrutturazione complessi, ma può anche ridurre efficacemente i costi di ristrutturazione delle costruzioni civili in loco.
Sei una fabbrica o una società commerciale?
Fabbrica, possiamo garantire che il nostro prezzo è ragionevole e competitivo.
Quando posso avere il prezzo?
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
Possiamo stampare il nostro logo e il nome dell'azienda sui prodotti?
Sì, certo, accettiamo OEM.
Qual è il tempo di consegna?
I tempi di consegna dipendono dalle quantità ordinate, normalmente entro 15-20 giorni dalla ricezione del pagamento.
Come è il processo di controllo qualità?
Tutti i prodotti verranno controllati a partire dagli accessori, e verranno effettuati test di routine prima di lasciare la nostra fabbrica.
Come risolvere i problemi di qualità post-vendita?
Scatta foto o video dei problemi di qualità e inviaceli per il controllo e la conferma e troveremo una soluzione soddisfacente per te entro 1-3 giorni.
Qual è il tempo di garanzia?
12 mesi dalla data di spedizione.
