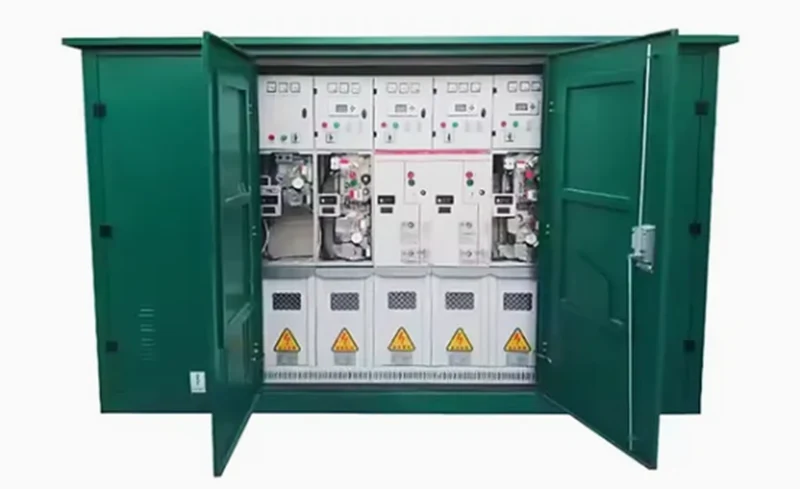

L'architettura interna di questo gruppo resistente alle intemperie è organizzata in compartimenti discreti, suddivisi in acciaio. Questi compartimenti includono una camera per sbarre collettrici, una sezione di commutazione del carico o interruttore automatico, una zona di terminazione dei cavi, un vano del meccanismo operativo, un gruppo di interblocco, un compartimento di controllo a bassa tensione e dispositivi di misurazione dedicati.
Ogni zona è fisicamente isolata da robuste barriere in acciaio, garantendo che qualsiasi condizione di guasto rimanga contenuta senza riversarsi nelle sezioni adiacenti. La camera delle sbarre occupa la regione superiore del quadro intelligente da esterno. In questa camera, i conduttori principali sono uniti in un percorso orizzontale continuo che abbraccia l'intero quadro elettrico. Questa disposizione orizzontale del bus semplifica i futuri lavori di ampliamento e consente l'integrazione di pannelli aggiuntivi con rilavorazioni minime. Nel complesso, la disposizione a compartimenti dell'armadio migliora sia la sicurezza operativa che la manutenibilità a lungo termine.
| NO. | Nome | Unità | requisito tecnico | ||
| Armadio elettrico di carico | Armadio combinato per apparecchi elettrici | ||||
| 1 | Tensione nominale | kV | 12 | ||
| 2 | Frequenza nominale | Hz | 50 | ||
| 3 | Corrente nominale | A | 630 | 200 | |
| 4 | Corrente di interruzione del carico nominale | A | 630 | 630 | |
| 5 | Corrente nominale di tenuta a breve termine (RMS) | kA | 20kA | ||
| 6 | Durata nominale del cortocircuito | S | 3s | ||
| 7 | Corrente di tenuta di picco nominale | kA | 50/63 | ||
| 8 | Corrente di interruzione di chiusura del circuito | A | 630 | ||
| 9 | Corrente di interruzione nominale della ricarica del cavo | A | 25 | ||
| 10 | Corrente di interruzione nominale del trasformatore a vuoto | A | 16 | ||
| 11 | Corrente di interruzione di trasferimento nominale | A | 1750 | ||
| 12 | Corrente di interruzione presunta di cortocircuito del fusibile (RMS) | kA | 63 | ||
| 13 | Corrente di tenuta/durata di breve durata dell'interruttore di messa a terra | kA | 25kA/1s | ||
| 14 | Operazioni di interruzione della corrente nominale | ogni volta | ≥200 | ||
| 15 | Vita meccanica | ogni volta | ≥2000 | ||
| 16 | Tasso annuo di perdite di gas SF6 | ≤1% | |||
| 17 | Tensione di resistenza alla frequenza di alimentazione di 1 minuto (RMS) | Attraverso la distanza di isolamento | kV | 48 | |
| Tra le fasi | kV | 42 | |||
| Fase-terra | kV | 42 | |||
| Tensione di resistenza all'impulso di fulmine (picco) | Attraverso la distanza di isolamento | kV | 85 | ||
| Tra le fasi | kV | 75 | |||
| Fase-terra | kV | 75 | |||
| 18 | Meccanismo di funzionamento a molla | Funzionamento manuale, aggiornabile a motorizzato | |||
| 19 | Tensione operativa | V | DC48VAC220V | ||
| 20 | Distanza di dispersione dell'isolamento esterno | mm/kV | ≥20 | ||
| 21 | Differenza Orario Di Apertura | SM | <5 | ||
| 22 | Differenza oraria di chiusura | SM | <5 | ||
| 23 | Resistenza del circuito principale | uΩ | <140 | ||
| 24 | Livello di protezione della custodia | IP4X | |||

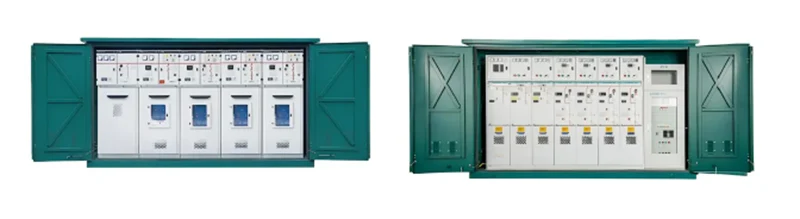

Lo scomparto di interblocco a bassa tensione funge anche da interfaccia di controllo per l'intero assieme. In questa sezione, un meccanismo operativo caricato a molla funziona di concerto con interblocchi meccanici e indicatori di posizione chiari per guidare sequenze di commutazione sicure. Ulteriori opzioni includono contatti ausiliari, bobine di sgancio, attuatori di sgancio di emergenza, display capacitivi sotto tensione, interblocchi basati su chiave e azionamenti motorizzati. La camera offre anche ampio spazio per l'alloggiamento di circuiti di controllo, strumentazione di registrazione e pacchetti relè di protezione. In particolare, il quadro intelligente di tipo scatola per esterni nella sua configurazione larga 750 mm è dotato di due identici bassi - vani tensione, che consentono una sostanziale espansione degli accessori senza aumentare l'ingombro. Questa disposizione a doppia camera all'interno dell'unità garantisce una capacità sufficiente anche per gli schemi di distribuzione più completi.

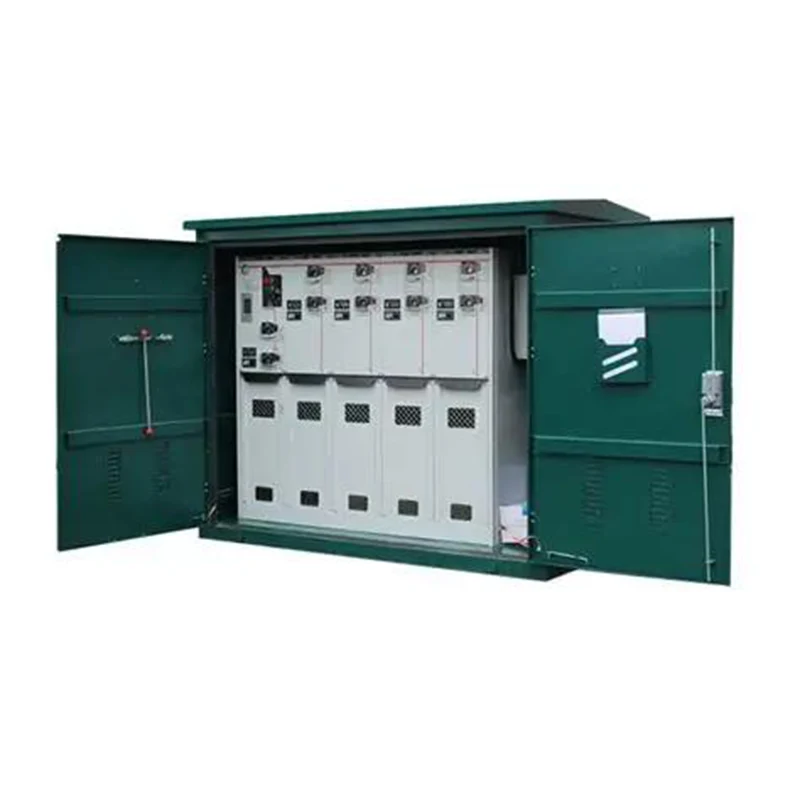

- Tensione nominale: 12 kV
- Corrente nominale: 630 A
- Potere di interruzione: 630 A (tenuta al cortocircuito 20 kA)
- Frequenza nominale: 50 Hz
- Grado di protezione della custodia: IP4X
Risparmio di spazio: ingombro ridotto del 60% rispetto alle stazioni convenzionali
Plug-and-Play: i moduli preassemblati riducono i tempi di installazione del 70%
Smart Ready: porte di comunicazione integrate per l'integrazione SCADA
Durevole: struttura in acciaio inossidabile (funzionamento da -25°C a +40°C)
Flessibile: configurabile con interruttori, PT, contatori e USP
Lo scomparto di interblocco a bassa tensione funge anche da interfaccia di controllo per l'intero assieme all'interno di questa sezione un meccanismo di funzionamento caricato a molla funziona di concerto con interblocchi meccanici e chiari indicatori di posizione per guidare sequenze di commutazione sicure opzioni aggiuntive includono contatti ausiliari bobine di sgancio attuatori di sgancio di emergenza display capacitivi con linea attiva interblocchi basati su chiave e azionamenti motorizzati la camera fornisce anche ampio spazio per alloggiare circuiti di controllo strumentazione di registrazione e pacchetti relè di protezione in particolare il quadro intelligente da esterno nella sua configurazione di 750 mm di larghezza viene spedito con due identici a bassa tensione alloggiamenti che consentono una sostanziale espansione degli accessori senza penalizzare l'ingombro questa disposizione a doppia camera all'interno dell'unità garantisce un'ampia capacità anche per gli schemi di distribuzione più completi
1. La nostra fabbrica continua a insistere sull'orientamento ai clienti e a cercare lo sviluppo della tecnologia e della scienza.
2. I nostri prodotti sono di alta qualità e hanno il profondo amore dei nostri clienti
3. I nostri prodotti hanno superato la certificazione del sistema di qualità ISO9001:2000.
4. Abbiamo una forte catena di fornitura e un servizio post-vendita.
Q1: Quali livelli di tensione supporta questa apparecchiatura?
Questo gruppo di distribuzione intelligente per esterni è classificato per applicazioni di media tensione fino a 40,5 kV con configurazioni comuni a 11 kV 12 kV 24 kV e 36 kV a seconda degli standard di rete regionali
Q2: Quanto dura il tempo di consegna tipico?
Le configurazioni standard vengono spedite entro quattro-sei settimane, mentre le unità che richiedono relè di protezione specializzati o disposizioni di sbarre collettrici non standard possono richiedere da otto a dieci settimane a seconda del volume dell'ordine
Q3: Qual è la durata prevista dell'apparecchiatura?
Il nucleo sigillato isolato in gas è progettato per una durata di vita superiore a trent'anni in condizioni operative normali con un degrado minimo dei componenti interni durante tale periodo
Q4: L'unità richiede una fondazione o un basamento dedicato?

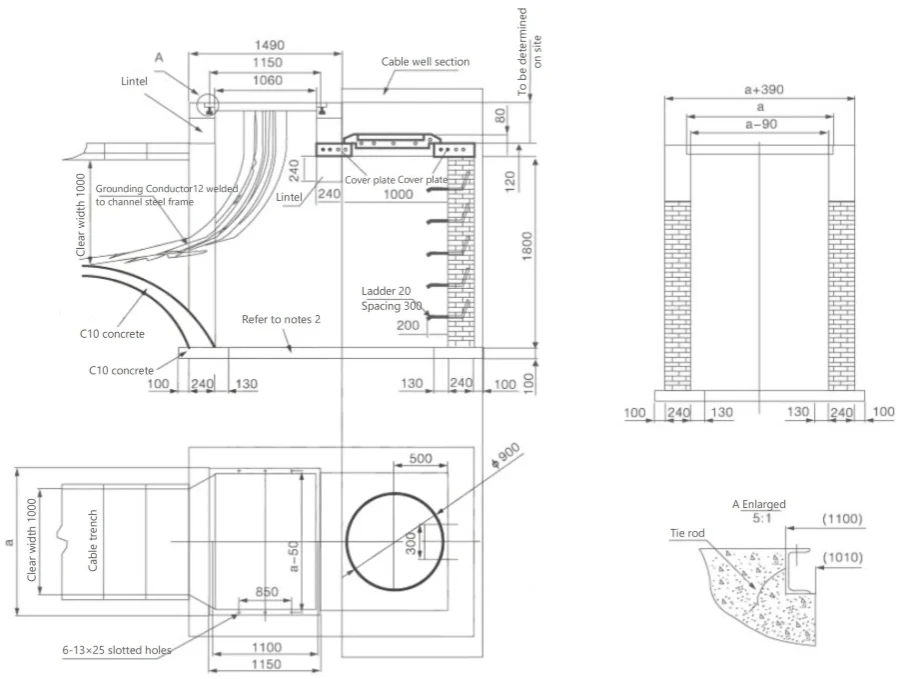

Sì, si consiglia una piattaforma piana in cemento o uno zoccolo rialzato per garantire il corretto allineamento e drenaggio dell'ingresso dei cavi, l'ingombro e lo schema dei fori di montaggio sono forniti nel disegno della disposizione generale
Q5: È disponibile il supporto per la messa in servizio in loco?
Sì, JUCEG offre consulenza tecnica remota di serie con servizi opzionali di supervisione in loco e messa in servizio disponibili su richiesta al momento dell'effettuazione dell'ordine
