S11 S13 Trasformatore in olio da 1000kVA

JUCEG è leader nei produttori e fornitori di trasformatori a bagno d'olio S11 S13 da 1000 kVA - offrendo servizi OEM/ODM con prezzi di fabbrica competitivi! Il trasformatore a bagno d'olio S13 è un'apparecchiatura elettrica a risparmio energetico di alta qualità che integra perdite ultra-basse, alta affidabilità, forte adattabilità ambientale e compatibilità intelligente. Il trasformatore a immersione in olio S13 da 1000 kVA non solo è conforme agli attuali requisiti nazionali in materia di risparmio energetico e riduzione delle emissioni, ma può anche apportare vantaggi economici a lungo termine agli utenti riducendo il consumo energetico e i costi di manutenzione. Con il continuo miglioramento delle reti elettriche globali, la serie S13 svolgerà un ruolo più importante nei sistemi di trasmissione e distribuzione di energia.

Se stai cercando una soluzione di trasformatore in olio efficiente, stabile e personalizzabile, JUCEG Electrical sarà il tuo partner affidabile. Disponiamo di un team di ricerca e sviluppo professionale e di un sistema completo di assistenza post-vendita, in grado di fornirti prodotti personalizzati e supporto tecnico professionale in base ai tuoi scenari applicativi reali.

Caratteristiche

1. La bobina adotta una struttura a bassa forza di cortocircuito assiale. Quando il trasformatore è cortocircuitato, può ridurre notevolmente la forza assiale di cortocircuito e migliorare notevolmente la capacità di resistere al cortocircuito.

2. Tutti i bulloni e i dadi sulla superficie del coperchio sono realizzati in acciaio inossidabile 304, che migliora la capacità di prevenzione della ruggine del trasformatore.

3. Ogni anello di gomma di tenuta adotta il miglior materiale di gomma in Cina, che prolunga notevolmente la durata dell'anello di gomma di tenuta.

4. Il corpo del trasformatore adotta una struttura di supporto ad alta affidabilità per garantire una compressione affidabile delle parti superiore e inferiore della bobina. L'intera struttura della scocca migliora la capacità di resistere ai cortocircuiti.

5. Ciò non solo riduce la perdita a vuoto del trasformatore, ma garantisce anche che il flusso del nucleo non sia saturato quando il trasformatore funziona sotto tensione, in modo che la terza armonica del trasformatore sia piccola.

Grafico 1: Confronto delle perdite a vuoto e delle perdite a carico (modello 1000 kVA/10 kV)

Fonte dati: norme tecniche nazionali sui trasformatori a risparmio energetico del settore energetico

1. Perdita di energia estremamente bassa:

Come mostrato nel grafico 1, la serie S13 riduce le perdite a vuoto di circa il 53% rispetto al modello S9 e del 26% rispetto al modello S11, e anche la perdita di carico è ridotta di oltre il 6% rispetto al modello S11. Il design a bassissime perdite riduce direttamente il consumo energetico a lungo termine, abbassando i costi dell’elettricità per gli utenti e riducendo le emissioni di carbonio per i sistemi di alimentazione.

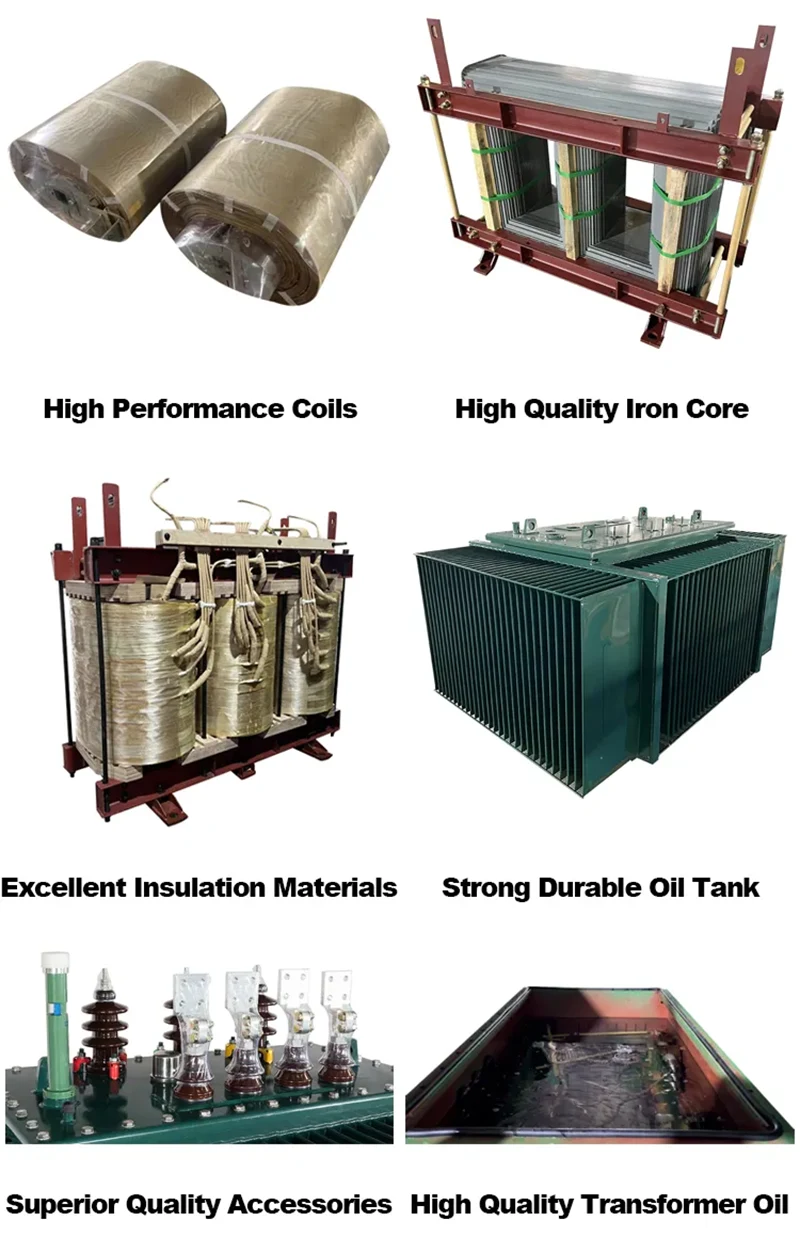

2. Anima in acciaio al silicio di alta qualità:

Il trasformatore a bagno d'olio S11 S13 da 1000 kVA utilizza lamiere di acciaio al silicio a grani orientati laminate a freddo con elevata permeabilità magnetica e bassa perdita di ferro come materiale centrale. Il nucleo viene elaborato con un'avanzata tecnologia di impilamento step-lap, che riduce al minimo le perdite magnetiche e le vibrazioni del nucleo, riducendo ulteriormente la perdita a vuoto e il rumore operativo (il rumore operativo è controllato entro 50 dB, molto inferiore allo standard nazionale di 65 dB).

3. Sistema di isolamento e raffreddamento ottimizzato:

Il trasformatore utilizza olio isolante minerale di alta qualità con buona stabilità termica e prestazioni di isolamento, corrispondente alla struttura del serbatoio dell'olio ondulato sigillato. Il serbatoio ondulato può espandersi e contrarsi automaticamente con il cambiamento di temperatura dell'olio isolante, realizzando un funzionamento sigillato esente da manutenzione (la durata del sistema di tenuta è di oltre 20 anni). Il design ottimizzato del circuito dell'olio accelera la dissipazione del calore, garantendo un funzionamento stabile anche a pieno carico per lungo tempo in ambienti ad alta temperatura.

4. Forte robustezza strutturale:

Il serbatoio e il telaio sono realizzati in lamiera d'acciaio laminata a freddo di alta qualità con rivestimento anticorrosivo (primer epossidico ricco di zinco + finitura in poliestere), che ha un'eccellente resistenza alla ruggine, all'umidità e agli urti meccanici. Può adattarsi ad ambienti di lavoro esterni difficili come aree costiere ad alta umidità, aree polverose di parchi industriali e aree settentrionali a bassa temperatura (intervallo di temperatura operativa da -40 ℃ a 60 ℃).

5. Compatibilità del monitoraggio intelligente:

Il trasformatore in olio S11 S13 da 1000 kVA è riservato alle interfacce di installazione per dispositivi di monitoraggio intelligenti (come sensore di temperatura dell'olio, sensore di temperatura dell'avvolgimento e monitor di scarica parziale). Può essere collegato al sistema di gestione intelligente della rete elettrica per realizzare il monitoraggio in tempo reale della temperatura dell'olio, della temperatura dell'avvolgimento, del livello dell'olio e dello stato operativo e inviare un allarme in tempo per condizioni anomale, migliorando la sicurezza e l'intelligenza del funzionamento.

Principali scenari applicativi

Il design dei trasformatori in olio S11 S13 da 1000 kVA è altamente versatile, caratterizzato da elevata efficienza, stabilità e adattabilità ambientale, che lo rendono adatto a vari scenari di distribuzione dell'energia, tra cui:

1.Parchi industriali e imprese dell'industria pesante

Per le imprese industriali pesanti con grandi carichi di potenza e che richiedono un funzionamento continuo a lungo termine, come le industrie manifatturiere siderurgiche, chimiche e meccaniche, il trasformatore a bagno d'olio S13 da 1000 kVA è un'apparecchiatura di distribuzione dell'energia ideale. Le sue perdite estremamente basse possono ridurre i costi di consumo energetico di produzione e la sua struttura robusta può adattarsi al complesso ambiente energetico dei siti industriali.

2.Reti elettriche urbane e rurali

Essendo un'apparecchiatura fondamentale per la trasformazione e il potenziamento della rete elettrica nazionale a risparmio energetico, è ampiamente utilizzata nelle comunità residenziali urbane, nelle stazioni di fornitura elettrica rurali e nelle strutture pubbliche municipali. Il suo design silenzioso soddisfa i requisiti ambientali delle aree residenziali e le sue prestazioni di risparmio energetico sono conformi alla strategia nazionale "dual carbon".

3.Centrali elettriche e sottostazioni

Il trasformatore a bagno d'olio S11 S13 da 1000 kVA viene utilizzato come trasformatore di distribuzione per centrali termiche, centrali idroelettriche e centrali eoliche, soddisfacendo le esigenze di trasmissione di potenza delle reti elettriche a media e bassa tensione. La sua elevata efficienza migliora l’efficienza complessiva della trasmissione di potenza delle centrali elettriche. Per progetti infrastrutturali di grandi dimensioni con elevati requisiti di affidabilità dell'alimentazione, come ferrovie ad alta velocità, aree di servizio autostradali e parchi logistici aeroportuali, la serie S13 può fornire un'alimentazione elettrica stabile e continua e la sua struttura sigillata riduce anche il carico di lavoro della manutenzione in loco.
