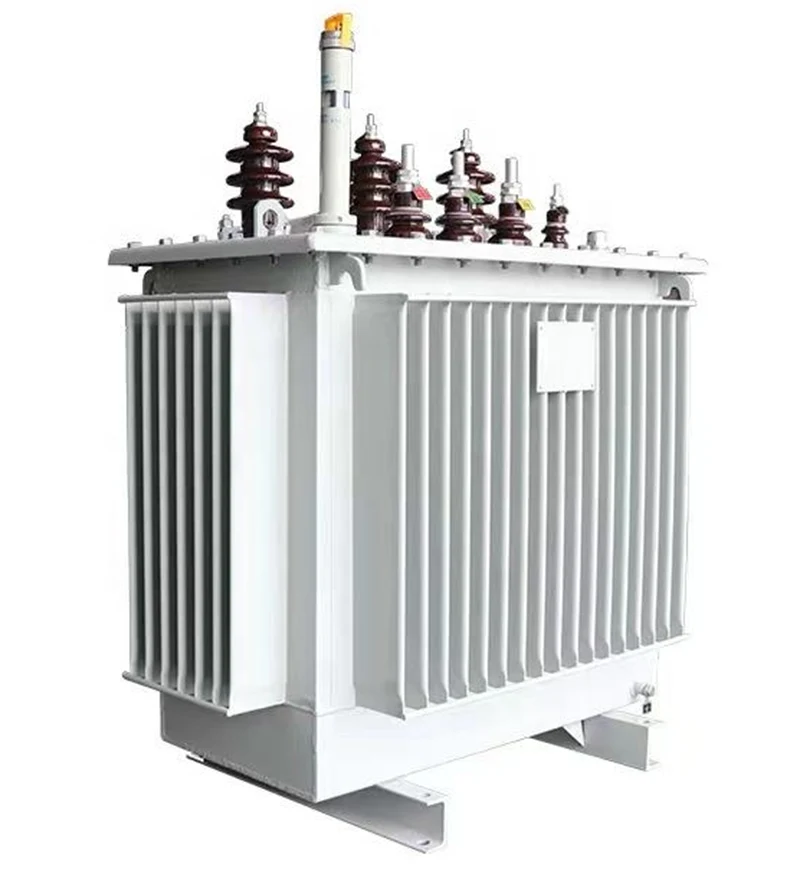

JUCEG, in qualità di stabilimento professionale di ricerca e sviluppo e produzione di trasformatori trifase a bagno d'olio da 35 kV in Cina, è specializzato nella produzione di massa, in un rigoroso controllo di qualità ISO e nel servizio OEM/ODM. Utilizzando materiali di alta qualità e tecniche di progettazione avanzate, raggiunge la miniaturizzazione, con dimensioni ridotte, leggerezza e facilità di installazione e trasporto. Adotta nuove tecnologie di risparmio energetico, che hanno effetti di risparmio energetico più significativi rispetto ai trasformatori tradizionali, soprattutto in condizioni di carico leggero e senza carico, pur mantenendo un'elevata efficienza energetica. Il trasformatore trifase a bagno d'olio da 35 kV ha una funzione di regolazione della tensione sotto carico, che può regolare direttamente la tensione sotto carico senza arrestare la macchina. È conveniente da usare, economicamente pratico e ha una maggiore efficienza.
Può emettere stabilmente la tensione, ridurre efficacemente le fluttuazioni di tensione e il rumore e ha buone prestazioni di isolamento, che possono prevenire incidenti elettrici. Il guscio e i materiali isolanti hanno una buona resistenza agli agenti atmosferici e alla corrosione e possono adattarsi a varie condizioni ambientali difficili, garantendo stabilità a lungo termine.
|
Parametro |
Dettagli/Specifiche |
|
Potenza nominale |
500 kVA ~ 20.000 kVA |
|
Tensione in ingresso |
33 kV/35 kV |
|
Tensione di uscita |
0,4 kV / 0,69 kV / 1 kV |
|
Frequenza nominale |
50 Hz/60 Hz |
|
Capacità |
1000 litri ~ 12.000 litri |
|
Metodo di raffreddamento |
ONAN (raffreddamento olio naturale)/ONAF (raffreddamento aria olio) |
|
Tensione di impedenza |
4% ~ 6% |
|
Perdita di carico |
< 2 W/kVA |
|
Perdita di cortocircuito |
≤ 2% |
|
Temperatura ambiente |
-5 °C~40 °C (la versione per alte temperature supporta un design resistente alle alte temperature) |
|
Peso |
2000 chilogrammi ~ 25.000 chilogrammi |
|
Dimensioni esterne |
Personalizzabile in base al modello di potenza: 2,0 m x 3,5 m x 6,0 m |
|
Livello di isolamento |
Grado F (155 °C)/grado H (180 °C) |
|
Resistenza sismica |
Resistenza sismica di grado 8, adatta ad ambienti geologici complessi |
|
Livello di rumore |
≤ 65 dB (design silenzioso, adatto per aree urbane e industriali) |
|
Prestazioni di risparmio energetico |
Design efficiente che soddisfa gli standard internazionali di efficienza energetica e riduce il consumo energetico |
|
Stabilità a lungo termine |
I componenti di alta qualità garantiscono un funzionamento stabile e un basso tasso di guasto |
|
Standard di certificazione |
Standard di certificazione ISO |
1. Sistema tecnologico di controllo della temperatura a 7 stadi, che combinato con l'analisi degli elementi diniti del campo di temperatura, per garantire il pieno sfruttamento dei vantaggi prestazionali di vari materiali isolanti.
2. Il sistema di isolamento si basa sulla tecnologia della carta isolante JUCEG.
3. Basso rumore: misure uniche di riduzione del rumore vengono adottate in diverse parti per garantire che il controllo del rumore sia migliore rispetto agli standard nazionali.
Favorevoli per soddisfare le richieste di picco di potenza estive, i trasformatori trifase in olio JUCEG da 35 kV sono adatti per reti di distribuzione con tassi di carico elevati ad alte temperature e luoghi con carichi d'urto e requisiti di sovraccarico continuo. Come l'acciaio, l'industria metallurgica, il trasporto ferroviario, la centrale elettrica, la centrale idroelettrica, ecc.
|
Valutato Capacità |
Combinazione di tensione e gamma di prese |
Vettore Gruppo |
Perdita di carico kW |
perdita di carico kW (75°C) |
Senza carico attuale % |
Cortocircuito impedenza% |
||
|
alta tensione |
Alta tensione gamma di maschiatura |
Bassa tensione kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Din11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspetto |
Trasformatore di distribuzione da 33 kV |
Trasformatore di distribuzione da 35 kV |
|
Tensione nominale |
33 kV (comune in molti sistemi basati su IEC) |
35 kV (spesso la tensione apparecchiatura Um più alta negli standard IEC) |
|
Tensione massima per l'apparecchiatura (Um) |
Fino a 36kV |
36–40,5 kV (fornisce margine operativo) |
|
Uso comune |
Utilizzato nella distribuzione primaria o secondaria, ad esempio diminuendo da 132/66 kV a 33 kV o da 33 kV a 11/0,4 kV |
Uso simile in reti con tensione nominale di 35 kV (comune in Cina e in alcune parti dell'Asia) |
|
Valutazioni tipiche |
500kVA–20MVA+, a bagno d'olio o a secco |
Classificazioni e tipologie quasi identiche |
|
Isolamento e BIL |
La resistenza agli impulsi dei fulmini è di circa 170–200 kV |
Leggermente più alto, corrispondente alla classe 35kV |
|
Standard |
IEC60076, IEEE/ANSI; comune in India, Regno Unito, Medio Oriente, Africa |
IEC60076(Um=classe 36kV); utilizzato in Cina e in alcune regioni asiatiche |
|
Applicazioni |
Sottostazioni urbane/rurali, impianti industriali, complessi commerciali, step-up/step-down rinnovabili |
Stesse applicazioni per reti standardizzate a 35kV |
|
Dimensioni fisiche e costi |
Molto simile alle unità da 35kV |
Leggermente più grande o più costoso a causa del livello di isolamento più elevato |
|
Efficienza e perdite |
Ottimizzato per efficienza per tutto il giorno e basse perdite |
Stessa attenzione all’efficienza |
