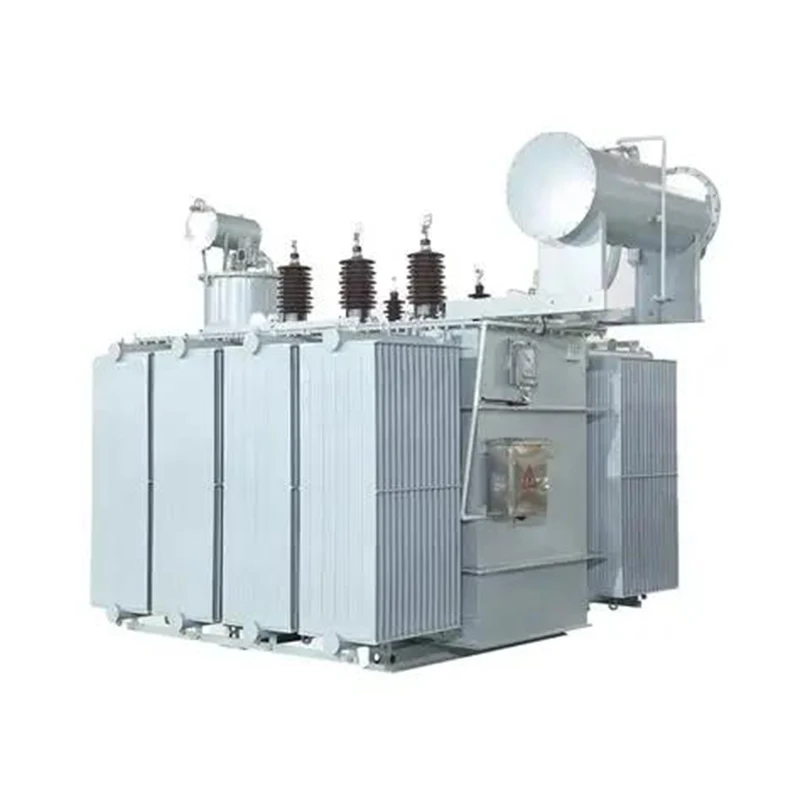

Trasformatore di potenza a bagno d'olio OLTC

In qualità di produttore professionale di trasformatori di potenza a bagno d'olio JUCEG OLTC di alta qualità, ti offriremo il miglior servizio post-vendita. OLTC consente al trasformatore di modificare la posizione del rubinetto mentre è sotto carico, regolando così la tensione di uscita. Ciò è particolarmente importante in situazioni che richiedono un'alimentazione di tensione stabile, come aree con significative fluttuazioni di tensione nella rete elettrica o scenari industriali con frequenti cambiamenti di carico. Il trasformatore di potenza a bagno d'olio OLTC utilizza l'olio del trasformatore come mezzo isolante, che ha un'elevata resistenza isolante e può isolare efficacemente le tensioni tra gli avvolgimenti e tra gli avvolgimenti e il nucleo di ferro/serbatoio dell'olio messo a terra, prevenendo scariche di cortocircuito. L'olio del trasformatore non serve solo come mezzo isolante ma svolge anche un ruolo nella dissipazione del calore. Assorbe il calore generato durante il funzionamento del trasformatore, trasferisce il calore per convezione alla parete del serbatoio dell'olio, quindi lo dissipa nell'aria attraverso la parete del serbatoio dell'olio, garantendo che la temperatura del trasformatore rimanga entro l'intervallo consentito. Il nucleo di ferro è solitamente costituito da fogli di acciaio al silicio impilati insieme per ridurre le perdite per correnti parassite e le perdite per isteresi magnetica; gli avvolgimenti sono costituiti da fili di rame o alluminio avvolti, suddivisi in avvolgimenti ad alta tensione e avvolgimenti a bassa tensione, e convertono l'energia elettrica in ingresso in diversi livelli di tensione dell'energia elettrica in uscita attraverso l'induzione elettromagnetica.

Come funzionano nella pratica i trasformatori OLTC

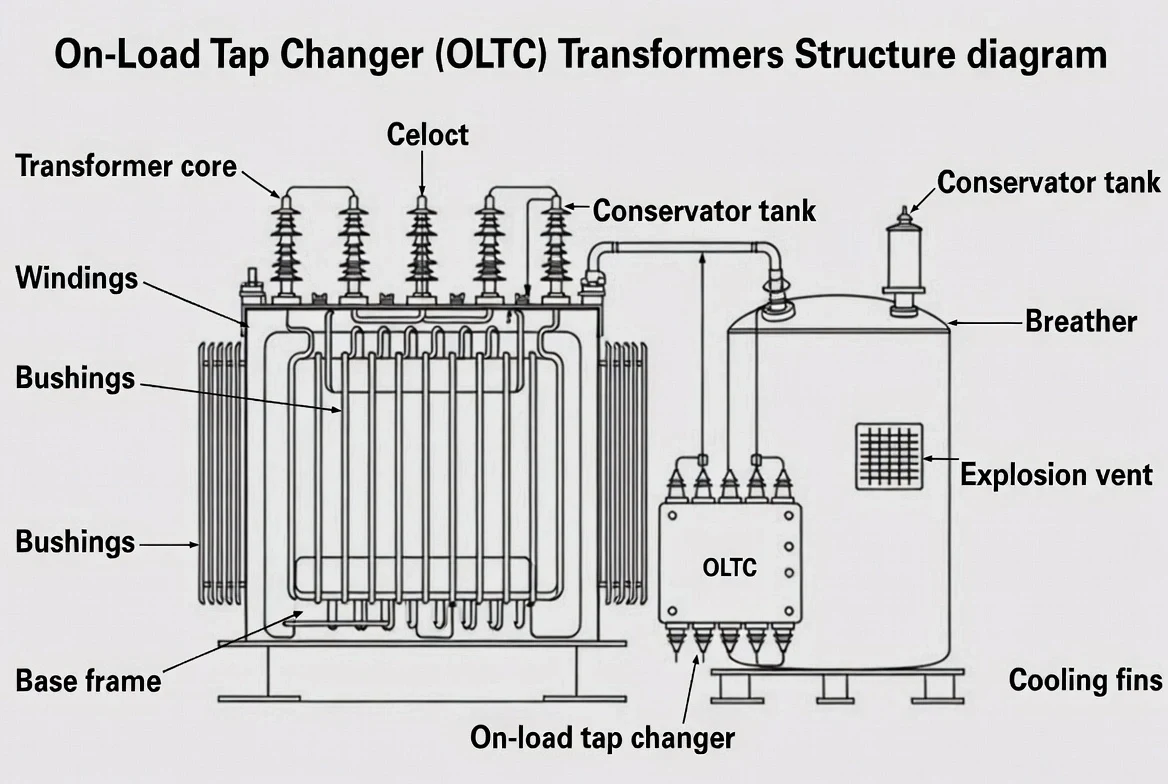

Principio di funzionamento

Un OLTC funziona commutando tra prese collegate a diversi punti sull'avvolgimento del trasformatore.

Durante ogni cambio di tocco:

1. La corrente di carico viene trasferita temporaneamente attraverso resistori o reattori di transizione.

2. L'arco è controllato all'interno di una camera di commutazione isolata.

3. La tensione di uscita viene regolata senza interrompere l'alimentazione.

Questo processo controllato garantisce una regolazione stabile della tensione anche durante i cambiamenti di carico pesanti.

Intervallo tipico di controllo della tensione

La maggior parte dei trasformatori OLTC offre:

· Regolazione della tensione ±10%.

· Dimensioni dei gradini dell'1,25% o dell'1,5%

· Da 17 a 33 posizioni di regolazione a seconda del modello del trasformatore

Trasformatore di potenza immerso in olio OLTC'Questi parametri vengono selezionati in base agli studi di pianificazione della rete e alla caduta di tensione prevista lungo le linee di trasmissione o distribuzione.

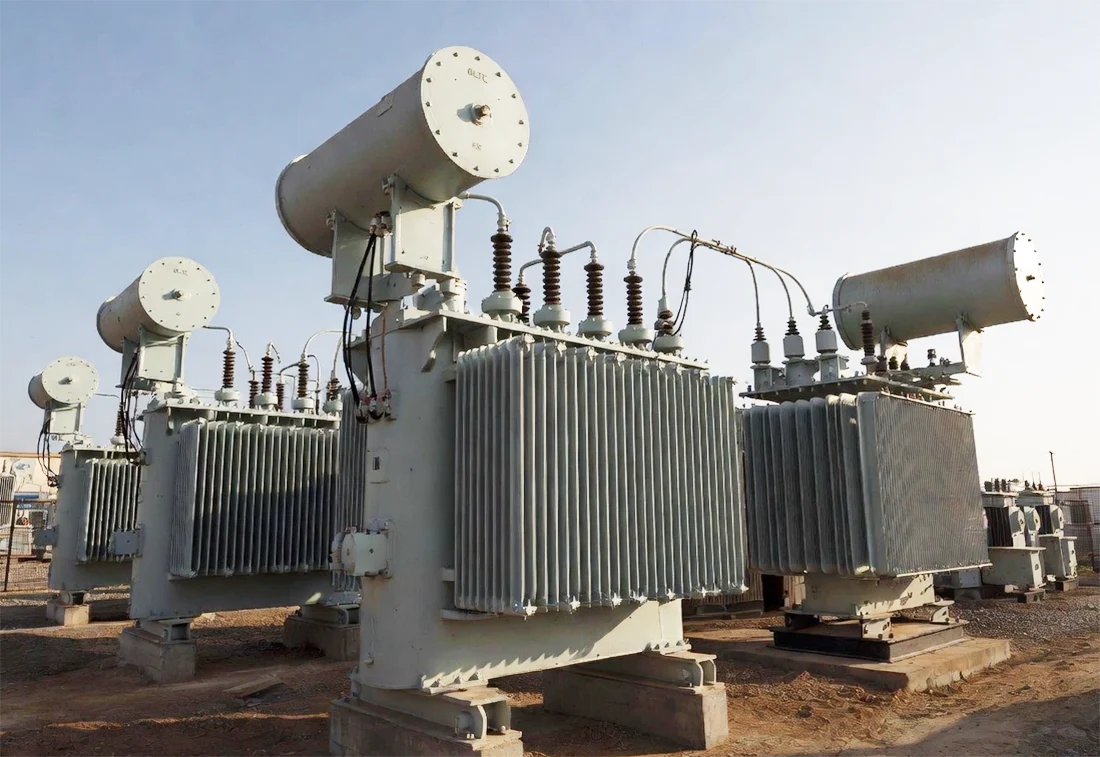

OLTC nelle reti ad alta tensione ed elettriche

I trasformatori OLTC sono ampiamente utilizzati in:

· Sottostazioni di trasmissione (110kV–765kV)

· Punti di interconnessione tra generazione e centri di carico

· Impianti industriali con domanda fluttuante

· Trasformatori di collegamento alla rete per le energie rinnovabili

In questi sistemi elettrici, il trasformatore di potenza in bagno d'olio OLTC aiuta a stabilizzare la tensione, ridurre le perdite tecniche e garantire il rispetto dei limiti di tensione della rete elettrica.

Scenario applicativo

Nelle reti di trasmissione e distribuzione, i trasformatori di potenza in olio OLTC vengono utilizzati per regolare la tensione e garantire la qualità dell'energia elettrica. Soprattutto nella trasmissione di energia a lunga distanza o in aree con notevoli fluttuazioni di tensione nella rete elettrica, la loro funzione di regolazione della tensione è particolarmente importante. Sono adatti per siti di produzione industriale che richiedono un'alimentazione di tensione stabile, come le industrie siderurgiche, chimiche e cartarie. Le apparecchiature di questi settori hanno requisiti elevati di stabilità della tensione e i trasformatori di potenza in bagno d'olio OLTC possono soddisfare le loro esigenze. Nei sistemi di energia rinnovabile come l'energia solare ed eolica, il trasformatore di potenza a immersione in olio OLTC viene utilizzato per sincronizzare la potenza instabile con la rete elettrica. Può aiutare a gestire la produzione di energia instabile e garantire l’interconnessione dei sistemi di energia rinnovabile con i sistemi energetici tradizionali.
