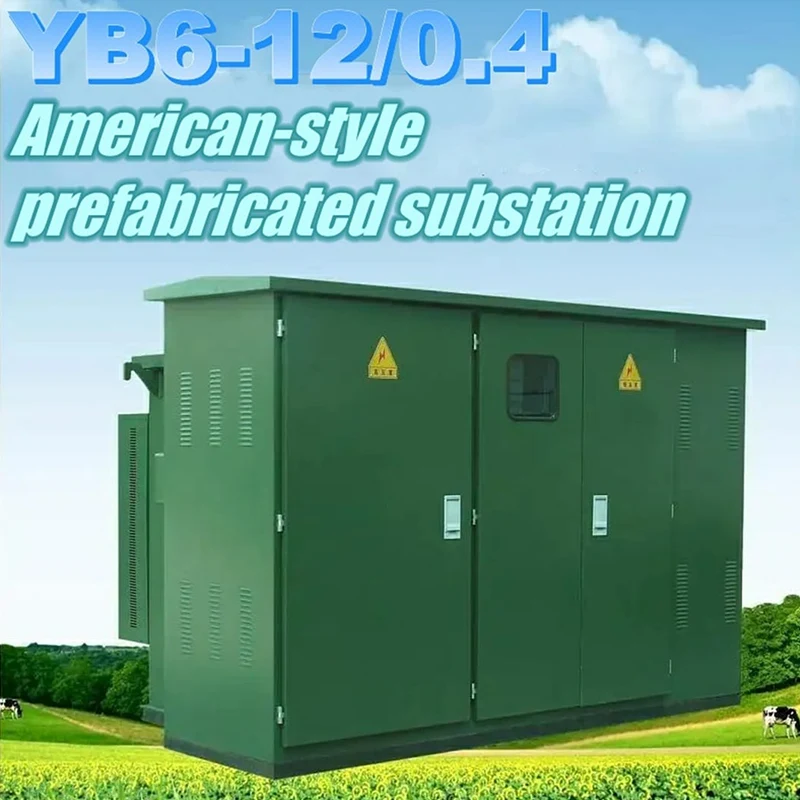

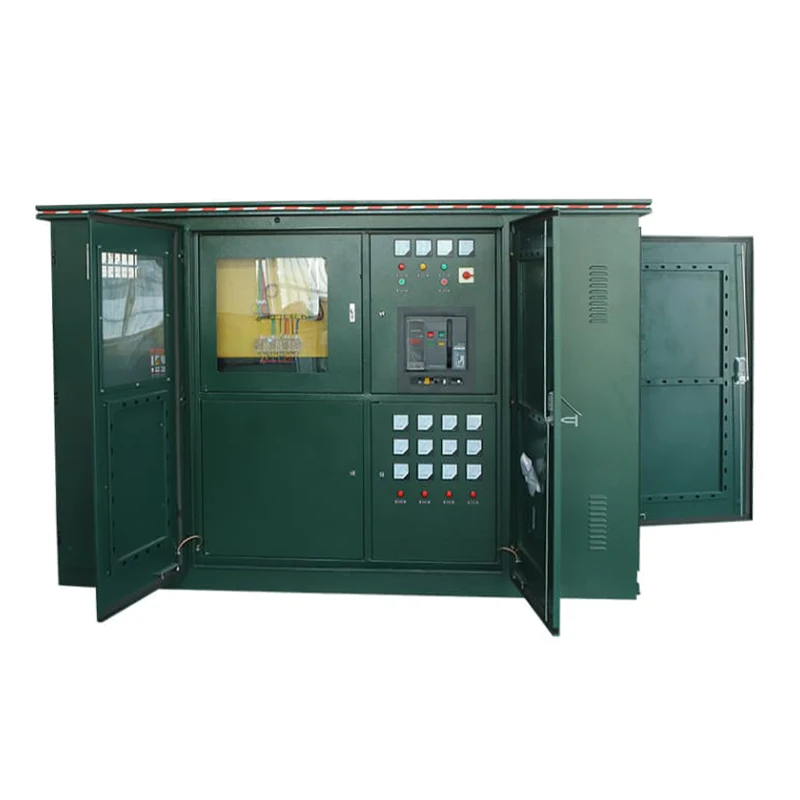

Sottostazione box prefabbricata americana YB6 33kV

In qualità di produttore professionale di sottostazioni prefabbricate americane JUCEG YB6 33kV di alta qualità, ti offriremo il miglior servizio post-vendita. Con un ingombro estremamente ridotto, è altamente adatto per applicazioni urbane; il design completamente isolato e sigillato elimina i componenti sotto tensione esposti; la doppia protezione con fusibile e la flessibilità anello/morsetto migliorano la continuità dell'alimentazione; rispetto alle cabine tradizionali i costi di installazione e manutenzione sono inferiori; preassemblato e testato in fabbrica, può essere utilizzato direttamente per la messa in servizio in cantiere; La sottostazione box prefabbricata americana YB6 da 33 kV offre vantaggi come il monitoraggio intelligente, l'integrazione SCADA e una varietà di opzioni di materiali del guscio.

Caratteristiche prestazionali

1. Completamente isolato, completamente sigillato, senza necessità di manutenzione frequente, garantendo una protezione affidabile della sicurezza personale;

2. Struttura compatta, con volume solo 1/3 - 1/5 di quello di un equivalente trasformatore europeo, ed altezza ridotta;

3. La sottostazione prefabbricata americana YB6 33kV può adottare una struttura a scatola per evitare la contaminazione dell'olio del trasformatore nel serbatoio;

4. Il lato ad alta tensione utilizza una protezione a gamma completa a doppio fusibile, riducendo significativamente i costi: può essere utilizzato in una rete ad anello o come terminale e la testa del cavo può essere rapidamente scollegata con una corrente di carico di 200 A;

5. Il corpo della scatola utilizza una piastra composita a doppio strato a nido d'ape, con funzioni di isolamento termico e dissipazione del calore;

6. Sul lato bassa tensione viene aggiunto un dispositivo elettronico di protezione dalla perdita di fase. Quando si verifica una tensione anomala nel sistema, è possibile disconnettere rapidamente l'interruttore principale in ingresso;

7. Il lato ad alta tensione utilizza interruttori di carico a bagno d'olio o interruttori di carico SF6, che possono essere aggiornati elettricamente per gettare le basi per l'automazione della rete di distribuzione;

8. Utilizzare trasformatori della serie S9 a bagno d'olio o S11 di qualità superiore;

Condizioni dell'ambiente di lavoro

Trasporti:

Le sottostazioni fornite dalla fabbrica devono essere riempite con olio per trasformatori 25# (o 45#), come indicato dall'indicatore del livello dell'olio nel serbatoio dell'olio. Durante il trasporto e la movimentazione la sottostazione non deve essere capovolta o capovolta e non deve essere urtata alcuna parte né sottoposta a forti vibrazioni.

Quando la sottostazione americana a scatola prefabbricata YB6 da 33 kV viene sollevata e spostata in loco, è necessario prestare particolare attenzione. Il gancio di sollevamento deve essere fissato al gancio di sollevamento del serbatoio dell'olio e il sollevamento deve essere effettuato lentamente per evitare di danneggiare la vernice superficiale della sottostazione con la fune di acciaio e persino di causare lo spostamento, l'inclinazione o la caduta del baricentro dell'intera sottostazione.

Installazione:

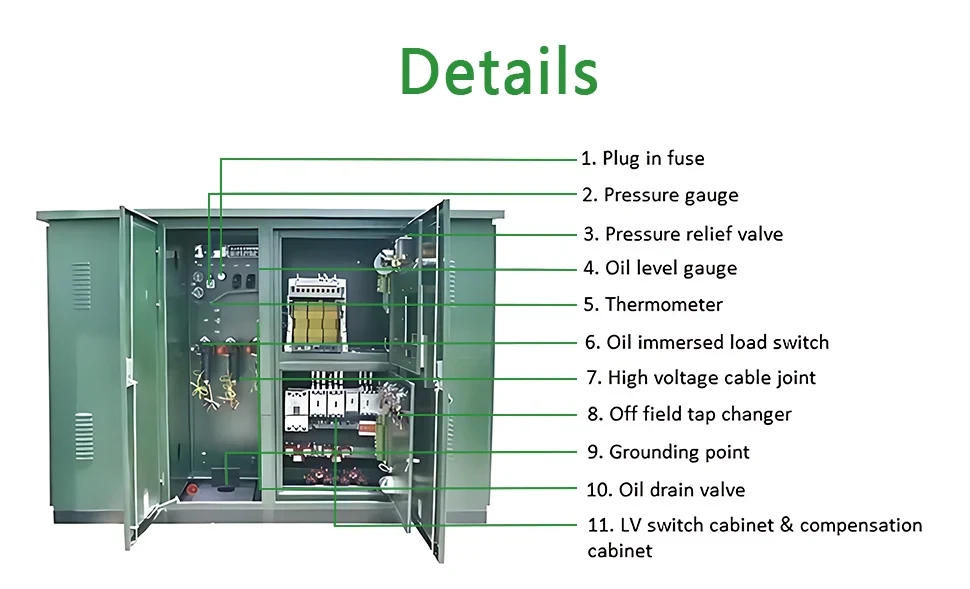

Quando la sottostazione viene installata in cantiere, è necessario prestare attenzione alla protezione della verniciatura superficiale del mobile. I manometri, gli indicatori del livello dell'olio, i termometri, le maniglie dei fusibili a innesto e gli elementi delle boccole isolanti non devono entrare in collisione, presentare crepe, ecc. e le viti non devono essere allentate.

Rimuovere tutta la polvere e lo sporco dall'esterno della sottostazione, dall'interno della porta dell'armadio e dalla superficie della boccola isolante.

Verificare se i dati di targa e il certificato di prodotto della sottostazione corrispondono al modulo d'ordine e verificare se mancano documenti e pezzi di ricambio secondo la bolla di accompagnamento.

In figura sono riportati i disegni costruttivi civili dei cavi e delle linee di arrivo/partenza della cabina.

Manutenzione:

I prodotti forniti in fabbrica sono stati sottoposti a rigorosi assemblaggi e regolazioni e non necessitano di essere smontati durante l'installazione per evitare di comprometterne le prestazioni. La manutenzione è limitata alle seguenti situazioni:

Effettuare un'analisi campione dell'olio del trasformatore una volta all'anno;

Se il livello dell'olio scende, rabboccarlo tempestivamente. Il grado dell'olio dovrebbe essere lo stesso di quello presente nel serbatoio;

Dopo che il fusibile si brucia, è necessario identificare la causa e, quando si sostituisce il nucleo del fusibile, prestare attenzione alle sue specifiche e al modello che dovrebbe essere uguale alle specifiche e al modello originale.
