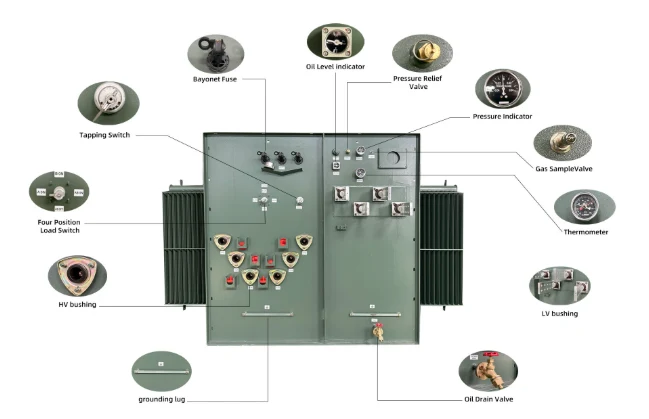

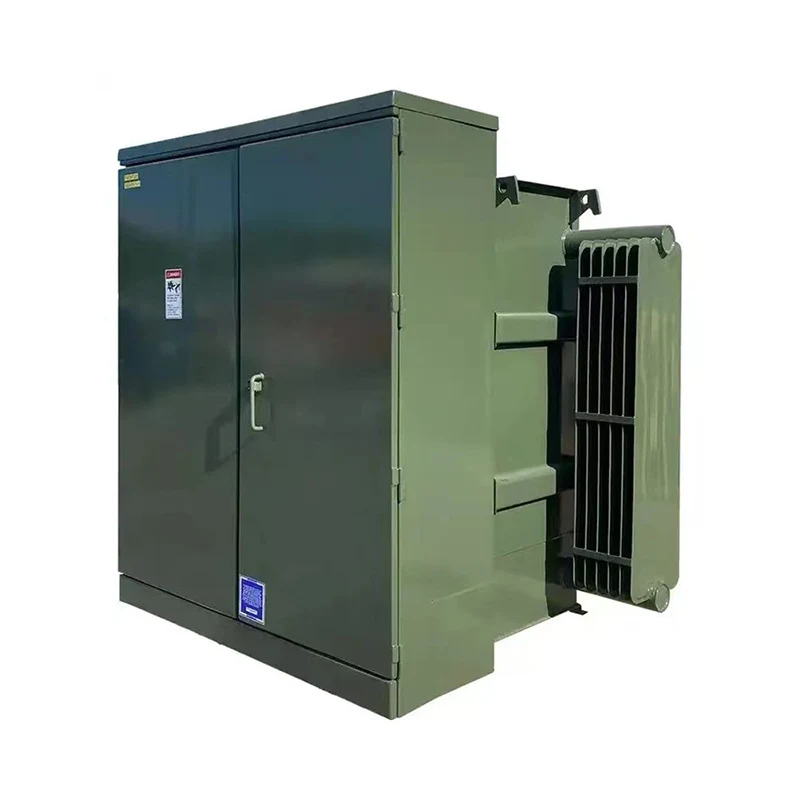

JUCEG è un produttore e fornitore specializzato nella fornitura di trasformatori montati su pad da 3750 kVA. Il design compatto integra il corpo del trasformatore, l'interruttore di carico ad alta tensione, il fusibile e altri componenti all'interno di un serbatoio dell'olio sigillato. Il volume è circa da 1/10 a 1/5 di quello di una cabina tradizionale, riducendo notevolmente l'ingombro. Il serbatoio dell'olio del trasformatore montato su pad da 3750 kVA adotta una struttura completamente sigillata. L'olio del trasformatore ha eccellenti proprietà di isolamento e dissipazione del calore, garantendo il funzionamento sicuro e affidabile dell'apparecchiatura. Allo stesso tempo, il design completamente isolato elimina la necessità di una distanza di isolamento, garantendo in modo affidabile la sicurezza del personale. La configurazione dei lati ad alta e bassa tensione può essere personalizzata in base alle esigenze dell'utente. Ad esempio, il lato ad alta tensione può essere dotato di diversi livelli di tensione delle linee in ingresso e il lato a bassa tensione può essere dotato di scomparti di misurazione, linea in ingresso, linea in uscita, condensatore, ecc.
|
Parametro |
Specifica |
|
Capacità nominale |
3750kVA |
|
Fasi |
Trifase |
|
Tensione primaria |
12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 21,7 kV, 34,5 kV (configurabile) |
|
Tensione secondaria |
480Y/277V, 208Y/120V, 400Y/230V, 600Y/347V (configurabile) |
|
Frequenza |
50/60 Hz |
|
Metodo di raffreddamento |
ONAN (Olio Naturale Aria Naturale) / KNAN |
|
Aumento della temperatura |
65°C (standard) |
|
Tensione di impedenza |
|
|
Gruppo vettoriale |
Dyn11, Yyn0, Dyn1 (configurabile) |
|
Materiale di avvolgimento |
Rame o alluminio |
|
Materiale principale |
Acciaio al silicio laminato a freddo (CRGO) |
|
Fluido isolante |
Olio minerale o FR3 (resistente al fuoco) |
|
Volume fluido |
~717 galloni (2.714 litri) |
|
Tipo di custodia |
NEMA 3R (esterno), grado di protezione IP24 |
|
Profondità del mobile |
24" (610 mm) per la gamma 2.000-3.750 kVA |
|
Specifica |
Valore |
|
Dimensioni (L × P × A) |
4080 × 2060 × 2680 mm (161" × 81" × 105") |
|
Peso totale (con olio) |
~ 14.400 kg (31.746 libbre) |
|
Peso a secco (senza olio) |
~ 2.762 libbre (1.253 kg) |
|
Peso dell'olio |
~ 5.342 libbre (2.423 kg) |
Rispetto alle tradizionali sottostazioni di costruzione civile, ha risparmiato l'investimento in fondi, tempo e spazio per la sala di distribuzione. La fabbrica preassembla l'attrezzatura e l'installazione in loco è semplice e rapida, riducendo i tempi di costruzione. Il trasformatore montato su pad da 3750 kVA adotta un design completamente sigillato e completamente isolato, riducendo il carico di lavoro di manutenzione e abbassando i costi di funzionamento e manutenzione. La decorazione esterna è sotto forma di struttura in legno o struttura in acciaio inossidabile, elegante e discreta e coordinata con l'ambiente circostante.
1. Perché sceglierci?
Specializzati nella progettazione e produzione di trasformatori da più di 20 anni. In base alle tue esigenze possiamo personalizzare il trasformatore con diverse tensioni, capacità e frequenze.
2. Come garantire la qualità del prodotto?
Tutti i prodotti forniscono servizi di garanzia di 24 mesi
3. Accettate il FAT (test di accettazione in fabbrica)?
SÌ. È disponibile. Siamo responsabili dei test di ogni trasformatore impostato.
4. A che ora posso ottenere il preventivo?
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
5. Potete fornire soluzioni di progettazione di sistemi di alimentazione?
Naturalmente forniamo soluzioni di progettazione e servizi di installazione gratuiti.
