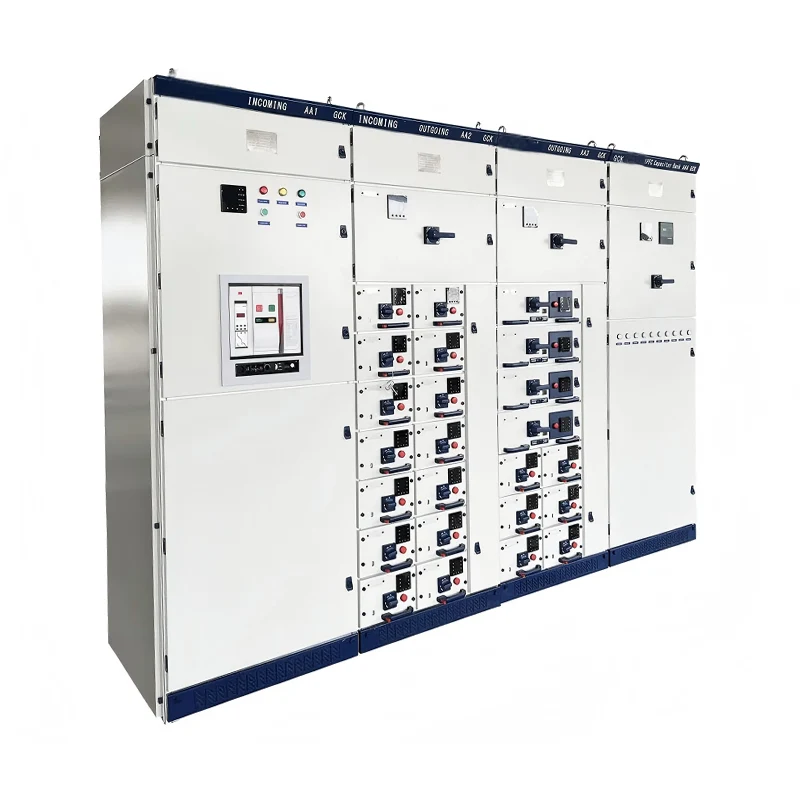

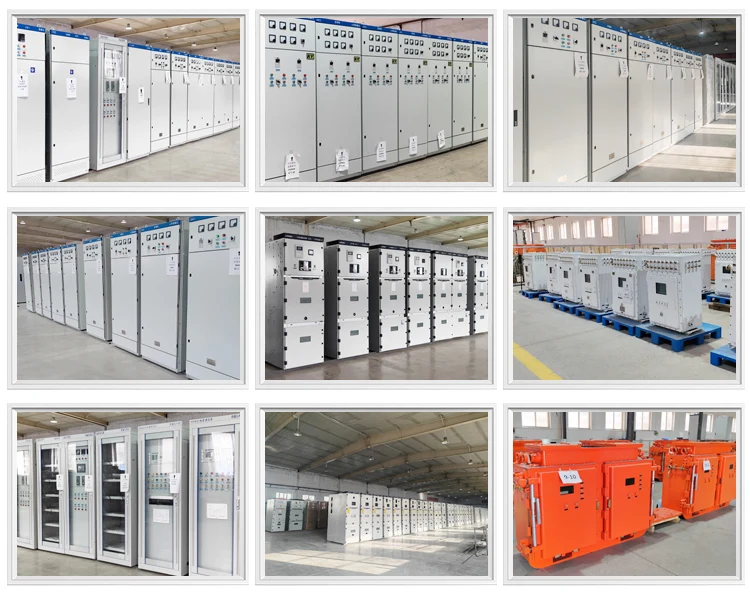

Quadri estraibili di bassa tensione GCS

JUCEG è un produttore e fornitore specializzato nella fornitura di quadri estraibili a bassa tensione GCS. I quadri estraibili a bassa tensione GCS sono stati ampiamente adottati dagli utenti elettrici e sono adatti per la distribuzione, il controllo centralizzato di motori elettrici, la compensazione della potenza reattiva, ecc. nei sistemi di generazione e alimentazione di energia con una frequenza CA trifase di 50 (60) Hz, una tensione di esercizio nominale di 380 V (400 V, 660 V) e una corrente nominale di 4000 A o sotto. I quadri estraibili a bassa tensione GCS sono stati ampiamente utilizzati in grandi centrali elettriche, sistemi petrolchimici e altri luoghi con elevati livelli di automazione e requisiti per le interfacce dei computer. Come dispositivo di distribuzione a bassa tensione per alimentazione CA trifase con una frequenza di 50 (60) Hz, una tensione di funzionamento nominale di 380 V (400 V, 660 V) e una corrente nominale di 4000 A o inferiore, viene utilizzato nella generazione di energia e nei sistemi di alimentazione per la distribuzione, il controllo centralizzato dei motori e la compensazione della potenza reattiva, svolgendo un ruolo importante.

Specifiche tecniche

Tensione nominale: circuito principale CA 380 V (400 V, 660 V), circuito ausiliario CA 220 V, 380 V (400 V), CC 110 V, 220 V.

Frequenza nominale: 50 (60) Hz.

Tensione di isolamento nominale: 660 V (1000 V).

Corrente nominale: bus orizzontale ≤ 4000 A, bus verticale (MCC) 1000 A.

Corrente nominale di tenuta a breve termine del bus: 50 kA, 80 kA (1 s).

Corrente di picco nominale di tenuta del bus: 105 kA, 176 kA (0,1 s).

Tensione di prova della frequenza di alimentazione: circuito principale 2500 V/1 min, circuito ausiliario 1760 V/1 min (alcuni materiali menzionano 2000 V/1 min).

Tipi di quadri: estraibili e fissi

I quadri estraibili e fissi possiedono attributi distintivi che ne consentono l'applicazione in diverse situazioni nei sistemi di alimentazione elettrica. I quadri estraibili a bassa tensione GCS sono realizzati per applicazioni in cui fattori variabili e facilità di accesso sono molto importanti. Questi sistemi consentono l'estrazione singola del componente specifico senza compromettere l'intero sistema, semplificando così i processi di manutenzione e aggiornamento. Questo tipo di quadro è appropriato nei sistemi elettrici complessi poiché è necessario evitare il più possibile i tempi di inattività. D'altra parte, gli interruttori fissi sono costantemente più durevoli e poco costosi; tuttavia, è mirato alle aree in cui la manutenzione delle risorse è rara e la domanda di sostituzione delle attrezzature è bassa. Forniscono una soluzione relativamente più vincolata, che è indispensabile in alcune installazioni confinate.

Esaminando i primi 3 risultati di ricerca, è emersa una tendenza dalla ricerca, che si è concentrata su alcuni parametri tecnici chiave che distinguono questi tipi di quadri:

· Accessibilità: la preoccupazione principale per quanto riguarda le unità estraibili è che possano essere facilmente accessibili, consentendo così una manutenzione, riparazione e sostituzione facile e veloce dei componenti, come nel caso dei sistemi che hanno elevati requisiti di uptime.

· Costo: i quadri fissi sono tuttavia preferiti soprattutto per considerazioni di costo in quanto sono meno costosi grazie alla struttura semplice e ai bassi requisiti di manutenzione.

· Dimensioni: la compattezza dei quadri fissi è indicata anche come il principale vantaggio nelle situazioni in cui è interessata la collocazione spaziale.

Come funziona un quadro estraibile GCS?

1.Funzione e composizione complessive:

Il quadro estraibile a bassa tensione GCS è un dispositivo di distribuzione dell'alimentazione CA trifase con una tensione di funzionamento nominale di 380 V (espandibile a 400 V e 660 V) e una corrente nominale fino a 4000 A (la versione migliorata può raggiungere 6300 A). Le sue funzioni principali includono la distribuzione dell'energia, il controllo centralizzato dei motori elettrici e la compensazione della potenza reattiva. È ampiamente utilizzato nelle centrali elettriche, nelle industrie petrolchimiche, nella metallurgia, nel tessile, nei grattacieli e nei sistemi di distribuzione dell'energia di altri settori.

2. Design del cassetto modulare:

Il quadro elettrico adotta una struttura a cassetti. Ogni cassetto è un'unità funzionale indipendente, con un modulo di altezza di 160 mm. I quadri estraibili a bassa tensione GCS sono suddivisi in cinque serie dimensionali: 1/2 unità, 1 unità, 1,5 unità, 2 unità e 3 unità. L'altezza del cassetto è regolabile, mentre la larghezza e la profondità sono fisse, garantendo l'intercambiabilità delle stesse unità funzionali. Il pannello del cassetto è dotato di indicatori di posizione come "aperto", "chiuso", "test" e "ritiro" ed è inoltre dotato di un dispositivo di interblocco meccanico per impedirne l'azionamento accidentale. Il cassetto viene spinto in avanti attraverso una fessura scorrevole e una struttura a blocco scorrevole, mentre il dispositivo di bloccaggio con limite a molla migliora la stabilità e impedisce il surriscaldamento dei componenti o il distacco del cassetto.

3. Isolamento dei locali funzionali e disposizione delle sbarre collettrici:

L'armadio è suddiviso in locale unità funzionali, locale sbarre e locale cavi. Ogni locale è rigorosamente isolato per evitare il diffondersi di guasti. Il locale unità funzionale accoglie la cassettiera, il locale sbarre predispone il condotto sbarre orizzontale e il locale cavi realizza l'entrata e l'uscita up-down dei cavi. La sbarra collettrice orizzontale è disposta in posizione orizzontale sul retro dell'armadio, migliorando la capacità di resistere alle forze elettriche e consentendo al circuito principale di avere un'elevata resistenza al cortocircuito (la corrente dinamica stabile può raggiungere 76 kA). La sbarra collettrice verticale ha una corrente nominale di 1.000 A (per armadi MCC), soddisfacendo i requisiti per la distribuzione dell'energia a grande capacità.

4. Collegamento elettrico e progettazione dell'adattatore:

Plug-in e adattatore: le linee di entrata e di uscita del cassetto utilizzano un numero diverso di strutture a striscia di componenti plug-in in base alla dimensione corrente per garantire un contatto affidabile. Il cassetto da 1/2 unità è collegato al vano cavi tramite l'adattatore tipo ZJ-2 a piastra posteriore. Il cassetto dell'unità adotta la struttura ad asta o a tubo dell'adattatore di tipo ZJ-1 per ridurre l'aumento di temperatura e migliorare l'affidabilità. Il design del vano cavi dei quadri estraibili di bassa tensione GCS supporta le linee in ingresso e in uscita sia superiori che inferiori. Il trasformatore di corrente omopolare è posizionato nel vano per una facile installazione e manutenzione. La larghezza dello scomparto può essere selezionata tra 240 mm o 440 mm per soddisfare i diversi requisiti di quantità di cavi.
