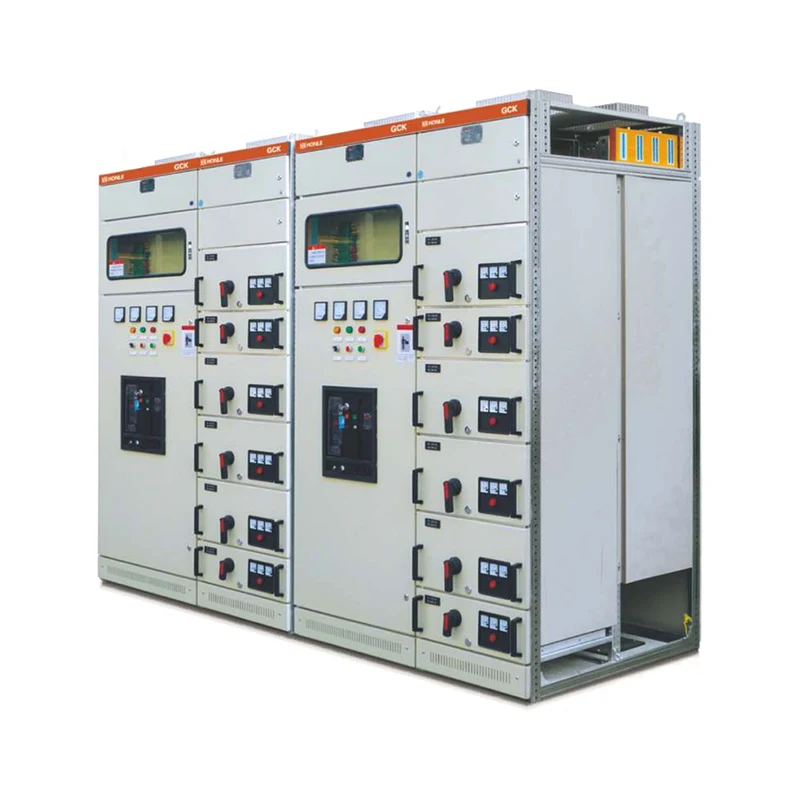

Puoi essere certo di acquistare quadri estraibili a bassa tensione JUCEG GCK dalla nostra fabbrica. Viene adottata la struttura di assemblaggio combinata e tutti i componenti del telaio dell'armadio sono collegati tramite viti, evitando deformazioni e sollecitazioni di saldatura e migliorando il livello di precisione e standardizzazione. L'armadio è diviso in tre sezioni isolate: camera sbarre, camera unità funzionali e camera cavi, che possono prevenire efficacemente la diffusione di incidenti e facilitare la manutenzione sotto tensione. Il livello di protezione può raggiungere IP30/IP40. La cassettiera è dotata di un sistema di interblocco meccanico, che supporta la manutenzione sotto tensione. La spina del circuito principale dei quadri estraibili a bassa tensione GCK adotta un alloggiamento in plastica tecnica ignifuga per la sigillatura e la struttura della valvola si chiude automaticamente quando il cassetto viene estratto, garantendo la sicurezza operativa. L'estrazione e l'inserimento dell'unità funzionale (cassetto) sono operazioni a leva, comode e affidabili da azionare. La cassettiera e l'anta sono interbloccate meccanicamente dal meccanismo di azionamento dell'interruttore generale. Quando l'interruttore principale è in posizione chiusa, la porta non può essere aperta, facilitando la manutenzione sicura delle apparecchiature elettriche. I componenti hanno una forte versatilità, buona applicabilità e un elevato livello di standardizzazione. L'altezza della cassettiera è modulabile, rendendola facile da abbinare ed espandere a seconda delle necessità.
Tensione nominale: CA 380 V, 660 V
Corrente nominale: Sbarra orizzontale fino a 4000A, Sbarra verticale fino a 1600A
Corrente nominale di tenuta a breve termine: valore RMS 50kA, 80kA, valore di picco 105kA, 176kA
Grado di protezione: IP30, IP40
La temperatura dell'aria ambiente attorno ai quadri estraibili a bassa tensione GCK non supera +40 ℃, non è inferiore a -5 ℃ (alcuni prodotti possono arrivare fino a -25 ℃) e la temperatura media entro 24 ore non supera +35 ℃. L'umidità relativa non supera il 50% alla temperatura massima di +40℃ e può avere un'umidità relativa più elevata a temperature più basse.
L'altitudine non supera i 2000 m (alcuni prodotti non richiedono più di 1000 m). Grado di inquinamento 3.
Prima dell'installazione è necessario verificare se il quadro estraibile di bassa tensione GCK è integro e se è stato umido. Inoltre, controllare se ci sono parti mancanti o danni durante il trasporto in base alla lista di imballaggio.
Il quadro elettrico deve essere installato in un luogo pulito, asciutto e ben ventilato. Evitare l'installazione in luoghi con gas corrosivi, vapori o polveri esplosive.
Durante l'installazione, seguire il manuale di installazione e funzionamento del prodotto per garantire la corretta sequenza di installazione e che la qualità dell'installazione soddisfi gli standard.
Quando si assembla il quadro elettrico in sezioni, utilizzare i bulloni da serrare in corrispondenza dei fori di giunzione per garantire un collegamento solido e affidabile tra i quadri.
Prima dell'uso, verificare se l'attrezzatura elettrica e il cablaggio all'interno del quadro elettrico sono conformi ai requisiti del disegno, se i terminali sono contrassegnati da numeri e se il cablaggio è pulito e stabile.
Durante il funzionamento, seguire rigorosamente le procedure operative per evitare operazioni accidentali che potrebbero causare danni all'apparecchiatura o lesioni personali.
L'estrazione e l'inserimento della cassettiera deve essere effettuata con l'interruttore generale in posizione aperta per garantire un funzionamento sicuro.
È presente un dispositivo di interblocco meccanico tra il meccanismo di comando e la porta. Solo quando l'interruttore generale è in posizione aperto è possibile aprire la porta, facilitando la manutenzione e la sostituzione delle apparecchiature elettriche.
Pulire e ispezionare regolarmente i quadri estraibili a bassa tensione GCK per garantire che la superficie dell'apparecchiatura sia pulita e priva di polvere e che i contatti dell'apparecchiatura elettrica siano in buone condizioni.
Controllare regolarmente l'affidabilità dell'interblocco meccanico e dell'interblocco elettrico per garantire la sicurezza del funzionamento dell'apparecchiatura.
Controllare e testare regolarmente se tutti i contatori e i relè funzionano correttamente per garantire la normale funzione di protezione dell'apparecchiatura.
Ispezionare e testare regolarmente il dispositivo di messa a terra del quadro elettrico per garantire che il dispositivo di messa a terra sia solido e affidabile.
