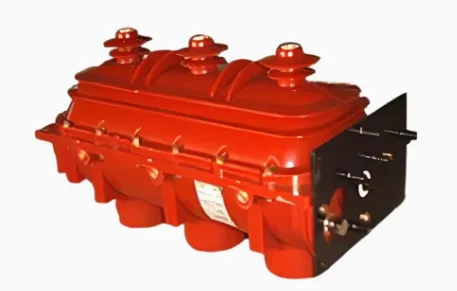

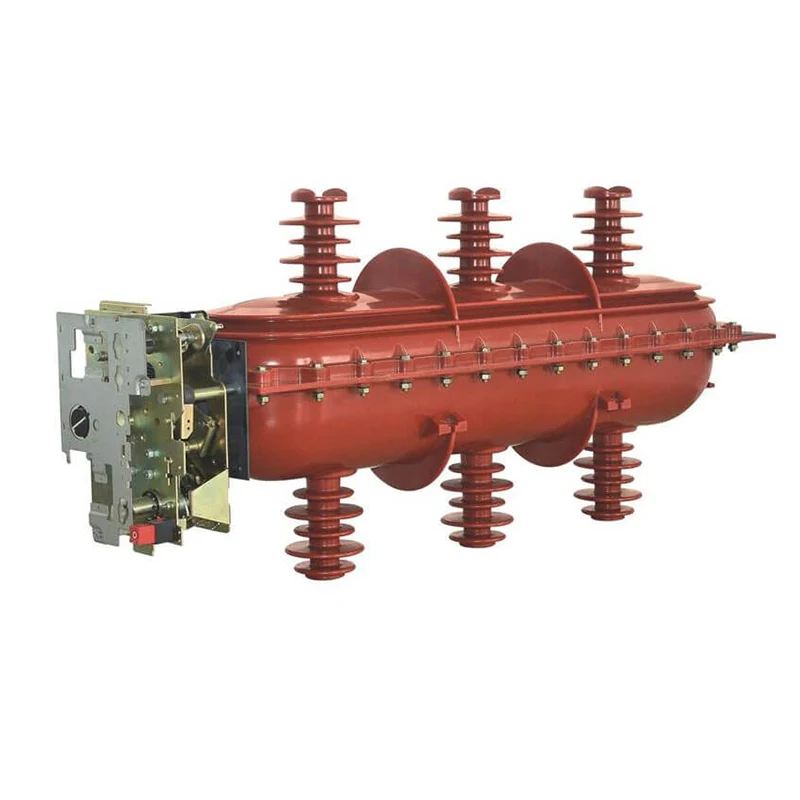

L'interruttore sezionatore di carico ad alta tensione SF6, un componente elettrico robusto e affidabile disponibile con valori nominali di 12 kV e 36 kV, rappresenta una soluzione versatile per sistemi di alimentazione principali o terminali ad anello trifase da 50 Hz, integrandosi perfettamente con le apparecchiature elettriche industriali. Il suo ruolo principale è quello di salvaguardare le linee critiche all'interno dei sistemi di controllo del carico di alimentazione da 10 kV, garantendo una distribuzione dell'energia sicura e ininterrotta. Questo interruttore di interruzione del carico ad alta tensione SF6 da 12 kV 36 kV, con il suo design elegante ma robusto, può aprire e chiudere senza sforzo correnti di carico, correnti di circuito, correnti di trasformatori a vuoto e correnti di carica del cavo, rendendolo uno strumento indispensabile per gestire con precisione il flusso elettrico. Essendo un apparecchio elettrico composito, ha la capacità di interrompere qualsiasi corrente fino alla corrente di cortocircuito nominale, fornendo uno strato vitale di protezione e affidabilità. Le sue applicazioni spaziano in un'ampia gamma di apparecchiature elettriche, comprese le unità principali ad anello compatte e le sottostazioni box resistenti agli agenti atmosferici, dove l'efficienza dello spazio e le prestazioni sono della massima importanza.
| Numero | Nome | Unità | Dati | |
| 1 | Tensione nominale | kV | 12 | |
| 2 | Frequenza nominale | Hz | 50 | |
| 3 | Valutazione attuale | A | 630 | |
| 4 | Corrente nominale di tenuta di picco | kA | 50 | |
| 5 | Corrente nominale di breve durata nominale 4S | kA | 20 | |
| 6 | Corrente di chiusura nominale | kA | 50 | |
| 7 | Corrente di interruzione nominale | Corrente di interruzione del carico attivo | A | 630 |
| Corrente di interruzione ad anello chiuso | A | 630 | ||
| Cavo di ricarica che interrompe la corrente | A | 10 | ||
| 8 | Tensione di tenuta a frequenza industriale 1 minuto interfase, verso terra/frattura | kV | 42/48 | |
| 9 | Resiste alla tensione impulsiva del fulmine interfasata, verso terra/frattura | kV | 75/85 | |
| 10 | Pressione relativa del gas Sf6 (pressione relativa 20°C) | MPa | ≤0,04 | |
| 11 | Tensione operativa nominale (elettrica) | V | AC220,DC220 | |
| 12 | Tensione nominale dello sganciatore | V | AC220,DC220 | |
| 13 | Velocità media di apertura | SM | 3,5±1,5 | |
| 14 | Velocità media di chiusura | SM | 3,5±1,5 | |
| 15 | Simultaneità trifase di apertura e chiusura | SM | ≤3 | |
| 16 | Resistenza del circuito principale | μΩ | ≤120 | |
| 17 | Il funzionamento manuale è più attuale | N.m | ≤160 | |
| 18 | Interasse tra le fasi | mm | 210±0,5 | |
JUCEG effettua severi controlli pre-consegna per ogni ordine, assicurando che ogni unità funzioni perfettamente prima della spedizione. Nessun difetto viene trascurato, mantenendo al sicuro i tuoi ordini all'ingrosso.
JUCEG offre una gamma completa di specifiche per i nostri prodotti. Soddisfiamo vari requisiti di progetto e accettiamo anche richieste personalizzate da clienti globali.
Abbiamo costruito per un uso a lungo termine, con prestazioni affidabili di cui ti puoi fidare per i tuoi progetti energetici.
Spediamo gli ordini direttamente a te. Nessun intermediario, tempi di consegna più rapidi e prezzi migliori per i nostri clienti all'ingrosso in tutto il mondo
a) Temperatura dell'aria
Temperatura massima: +40ºC; Temperatura minima: -5ºC
b) Umidità
Umidità media mensile: 95%; Umidità media giornaliera: 90%.
c) Altitudine sul livello del mare
Altitudine massima di installazione: 2500m
d) L'aria ambiente non è apparentemente inquinata da gas, vapori, ecc. corrosivi e infiammabili.
e) Nessun scuotimento frequente e violento
1. Eccellenti prestazioni di isolamento
L'interruttore-sezionatore di carico ad alta tensione SF6 12kV 36kV ha prestazioni di isolamento eccezionali, che possono isolare efficacemente il campo elettrico tra conduttori e corpi di messa a terra, garantendo il normale funzionamento e la sicurezza elettrica delle apparecchiature elettriche. Soprattutto negli ultimi anni, con l'aumento dei livelli di tensione, è aumentata la domanda di isolanti ad alte prestazioni e anche l'ambito di applicazione degli isolanti è diventato più ampio.
2. Lunga durata
I materiali isolanti sono generalmente materiali ceramici ad alta resistenza, materiali in gomma siliconica, plastica rinforzata con fibra di vetro, ecc. La loro durata è molto più lunga di quella dei materiali metallici tradizionali e possono mantenere eccellenti prestazioni di isolamento per lungo tempo.
3. Buona resistenza al calore
L'isolante può adattarsi ad ambienti ad alta temperatura, mantenere eccellenti prestazioni di isolamento e resistere ad alta pressione, campo elettrico e forte intrusione di corrente. Pertanto, è ampiamente utilizzato nelle apparecchiature elettriche ad alta tensione.
4. Elevato tasso di recupero dei costi
Sebbene il prezzo di questo isolante sia più alto, anche la sua durata è più lunga e non richiede manutenzione durante l'uso. Pertanto, il tasso di recupero dei costi è elevato e può ridurre i costi di utilizzo da parte dell'utente.
1. Quanto dura il periodo di garanzia?
Normalmente, il periodo di garanzia è di 12 mesi.
2. Quali termini di pagamento accetti?
T/T, Western Union e altri su richiesta.
3. Che ne dici del test di tipo?
Il nostro cliente ha superato il test di tipo in Europa e abbiamo anche condotto un test di tipo in Cina.
4. Come effettuare un ordine?
Vi preghiamo di inviarci i vostri requisiti dettagliati.
