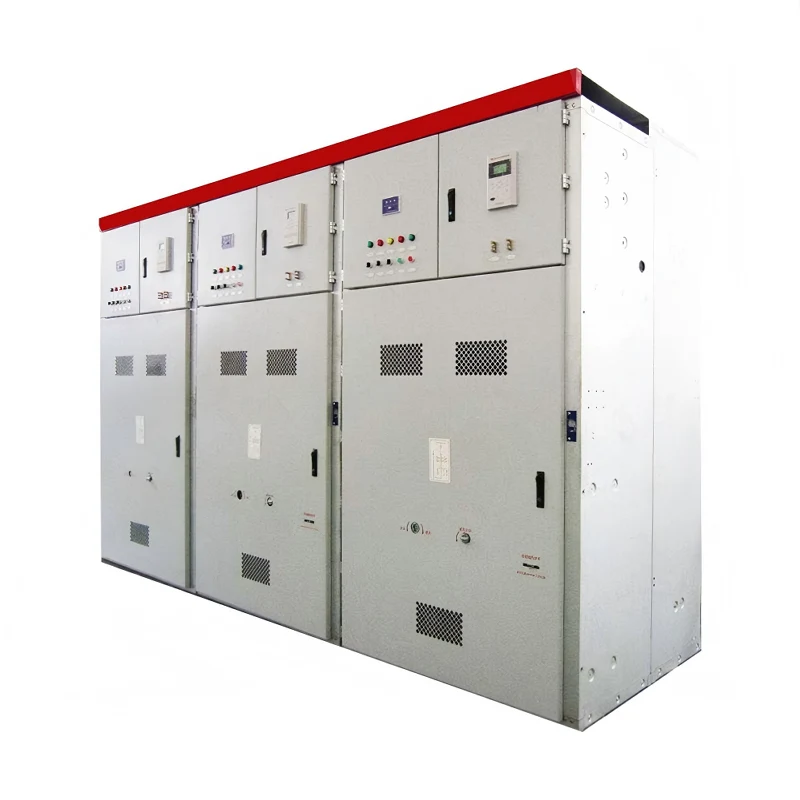

Quadro mobile corazzato KYN61 da 40,5 kV

JUCEG è leader nella produzione e fornitura di quadri mobili corazzati KYN61 da 40,5 kV e offre servizi OEM/ODM a prezzi di fabbrica competitivi! La struttura chiusa in metallo e il design a compartimenti, combinati con un dispositivo di interblocco completo, possono prevenire efficacemente il funzionamento accidentale da parte del personale e gli incidenti con scosse elettriche, garantendo la sicurezza degli operatori e delle apparecchiature. Ha elevate prestazioni di isolamento, capacità di tolleranza al cortocircuito e struttura meccanica stabile, che può mantenere prestazioni affidabili durante il funzionamento a lungo termine, ridurre la probabilità di guasti e ridurre i costi di manutenzione. I quadri chiusi in metallo CA da 33 KV MV HV possono adattarsi a diverse condizioni ambientali e scenari applicativi. Attraverso una selezione e una configurazione ragionevoli, è in grado di soddisfare le esigenze di vari settori industriali e commerciali per i quadri di media tensione. Il design a compartimenti consente a ciascun componente funzionale di essere relativamente indipendente, facilitando il personale di manutenzione ad eseguire manutenzione, sostituzione e test e riducendo anche la difficoltà e il rischio del lavoro di manutenzione.

Specifiche tecniche

Tensione nominale: 33KV, adatta per sistemi di alimentazione a media e alta tensione.

Corrente nominale: a seconda dei diversi scenari applicativi e dei requisiti di carico, la gamma varia da diverse centinaia di ampere a diverse migliaia di ampere, come 630 A, 1250 A, 2000 A, ecc.

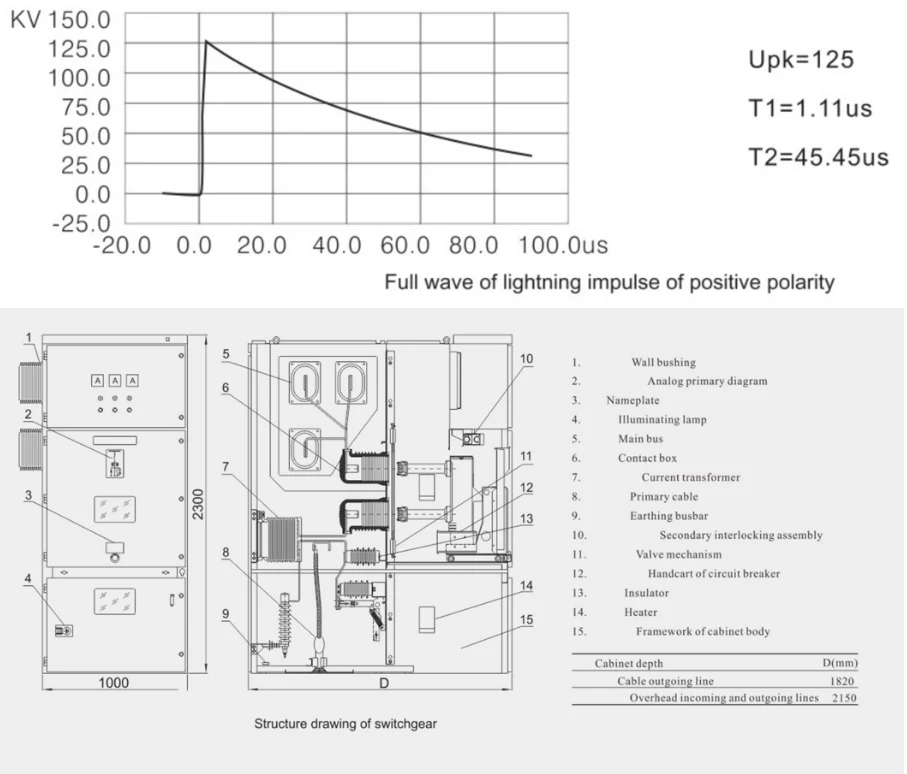

Prestazioni di isolamento: il quadro mobile corazzato KYN61 da 40,5 kV ha un elevato livello di isolamento e può resistere alla tensione di resistenza alla frequenza di alimentazione specificata e alla tensione di resistenza all'impulso di fulmine. Ad esempio, la tensione di tenuta alla frequenza di rete nominale (fase-terra) per 1 minuto alla frequenza di rete nominale è fino a 95 KV, e la tensione di tenuta all'impulso di fulmine nominale (1,2/50μs, fase-terra) è fino a 125 KV.

Tolleranza al cortocircuito: ha una certa tolleranza di corrente di cortocircuito e capacità di durata del cortocircuito. Ad esempio, la corrente nominale di apertura di cortocircuito può raggiungere 31,5KA, la corrente di chiusura nominale di cortocircuito può raggiungere 80KA e la corrente nominale di tenuta di breve durata e la durata possono raggiungere 31,5KA/4S o 25KA/4S.
