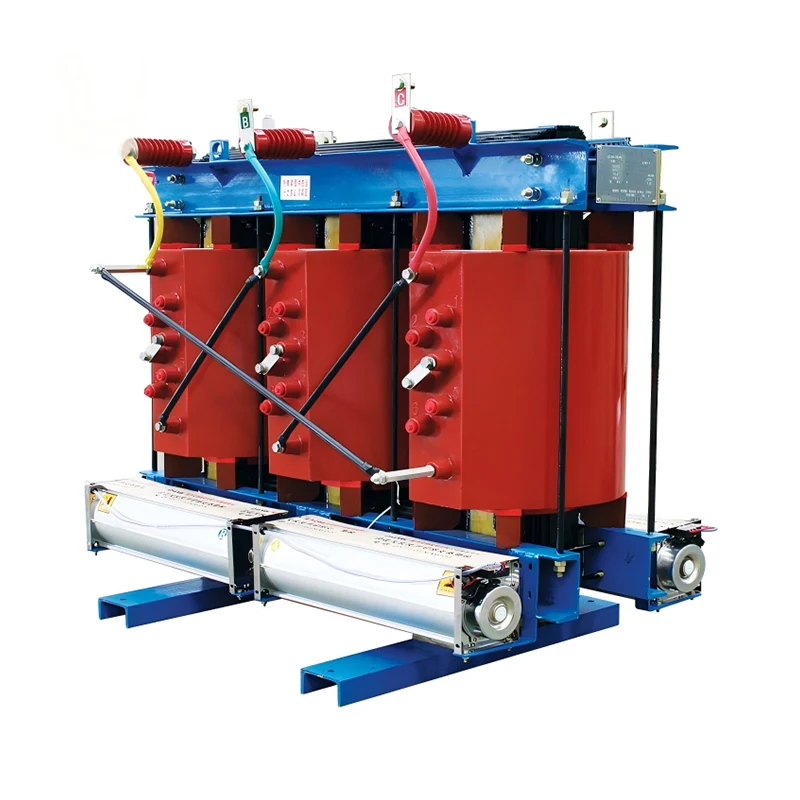

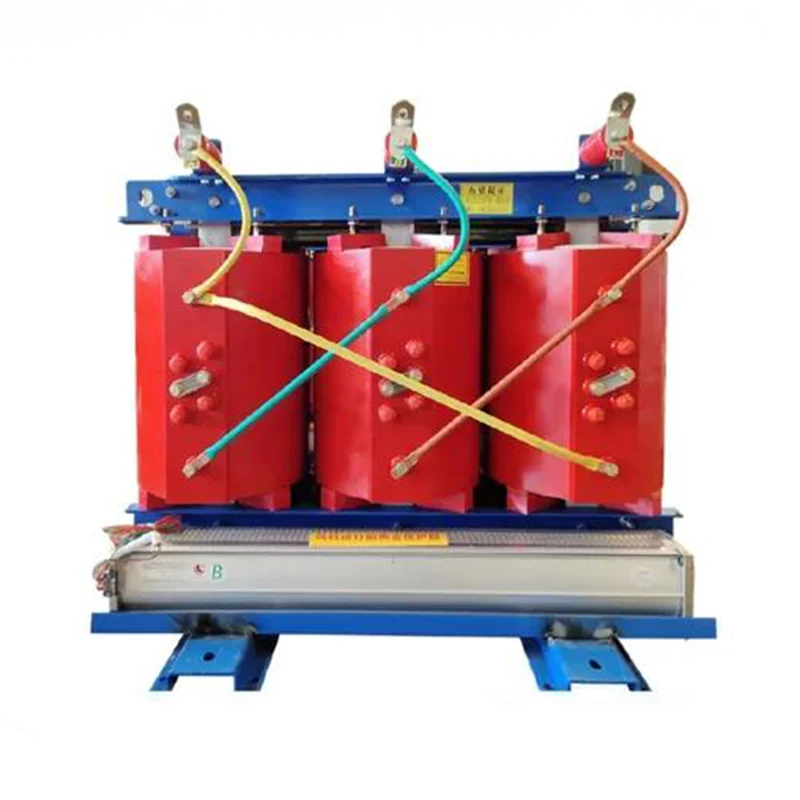

Trasformatore di potenza a secco di tipo principale

In qualità di produttore professionale, vorremmo fornirvi il trasformatore di potenza a secco di tipo core JUCEG. E ti offriremo il miglior servizio post-vendita e consegne puntuali. Viene adottata la struttura con nucleo in ferro di tipo a cuore, dove la colonna con nucleo in ferro e il giogo formano un circuito magnetico chiuso e l'avvolgimento è avvolto attorno alla colonna con nucleo in ferro. Il nucleo di ferro è solitamente realizzato impilando fogli di acciaio al silicio laminati a freddo di alta qualità a grani orientati ad alta conduttività magnetica per ridurre la perdita a vuoto e la corrente a vuoto. La superficie del nucleo in ferro è rivestita con resina speciale per prevenire umidità e ruggine e ridurre il rumore di funzionamento. L'avvolgimento è trattato con colata di resina epossidica o isolamento impregnato per formare una struttura in fibra di vetro ad alta resistenza, che ha eccellenti prestazioni elettriche e resistenza meccanica. Tubi isolanti vengono posizionati tra gli avvolgimenti di alta e bassa tensione per aumentare l'isolamento elettrico, mentre blocchi distanziatori e piastre di supporto vengono utilizzati per vincolare le bobine per garantire la stabilità e l'affidabilità degli avvolgimenti. Il trasformatore di potenza a secco di tipo core si basa principalmente sulla convezione dell'aria o sul raffreddamento ad aria forzata per la dissipazione del calore. Quando si utilizza il raffreddamento ad aria naturale (AN), il trasformatore può funzionare continuamente alla capacità nominale per un lungo periodo. Quando si utilizza il raffreddamento ad aria forzata (AF), l'efficienza di dissipazione del calore viene migliorata aumentando il numero di ventole e la capacità di uscita del trasformatore può essere aumentata del 50%, adatta per il funzionamento con sovraccarico intermittente o il funzionamento con sovraccarico di emergenza per incidente.

Tipi di trasformatori a secco:

1.Trasformatore di tipo secco in resina colata (CRT):

Utilizza resina epossidica per incapsulare gli avvolgimenti, proteggendoli da umidità, polvere, corrosione e altri fattori ambientali.

Adatto per aree ad alta umidità, installazioni interne e aree a rischio di incendio grazie alla sua natura non igroscopica, non infiammabile ed esente da manutenzione.

Disponibili con potenze da 25 kVA a 12.500 kVA, con classe di isolamento F (aumento di temperatura di 90°C).

2.Trasformatore impregnato di pressione del vuoto (VPI):

Impregna gli avvolgimenti con resina poliestere di classe H sotto vuoto e pressione, eliminando vuoti d'aria o vuoti nell'isolamento.

Migliora la resistenza meccanica, la rigidità dielettrica e la stabilità termica.

Adatto per installazioni esterne, eventi sismici e sbalzi di temperatura grazie alla struttura robusta, all'involucro resistente all'umidità e al basso coefficiente di dilatazione termica.

Dati tecnici

Vantaggi

Eccellenti prestazioni di isolamento elettrico: dopo essere stato impregnato, il trasformatore di potenza a secco di tipo core può penetrare completamente la resina epossidica all'interno dell'avvolgimento, riempiendo gli spazi tra i materiali isolanti e migliorando le prestazioni di isolamento complessive. Lo strato isolante dell'avvolgimento impregnato è uniforme e denso, riducendo il rischio di scariche locali e migliorando l'affidabilità del trasformatore.

Maggiore resistenza meccanica: dopo l'impregnazione, la resina epossidica si solidifica strettamente con l'avvolgimento, formando una struttura integrale, che migliora la resistenza meccanica e la resistenza alle vibrazioni dell'avvolgimento. Il processo di impregnazione può fissare la posizione dei materiali isolanti e impedire che si allentino o si spostino a causa di vibrazioni o sbalzi di temperatura.

Resistenza all'umidità e alla muffa: il processo di impregnazione forma una densa pellicola protettiva sulla superficie dell'avvolgimento, impedendo efficacemente l'ingresso di umidità e impedendo che i materiali isolanti si inumidiscano e ammuffiscano. Attraverso il trattamento di resistenza all'umidità e alla muffa, la durata dei materiali isolanti del trasformatore viene prolungata e i guasti causati dall'invecchiamento dell'isolamento vengono ridotti.

Miglioramento delle prestazioni di dissipazione del calore: il trattamento di impregnazione del trasformatore di potenza a secco di tipo core può colmare gli spazi tra i materiali isolanti, ridurre lo strato d'aria e migliorare l'efficienza di conduzione del calore, aiutando l'avvolgimento a dissipare il calore. Combinato con un design di ventilazione ragionevole, il trasformatore di tipo a secco impregnato può anche ottenere buone prestazioni di dissipazione del calore.

Rapporto costo-efficacia: rispetto al tipo di fusione, in alcuni casi il trattamento di impregnazione può utilizzare meno materiale di resina epossidica, riducendo i costi del materiale. Il trattamento di impregnazione è adatto ad avvolgimenti di diverse forme e dimensioni, ha un'elevata flessibilità di processo e può soddisfare diverse esigenze.
