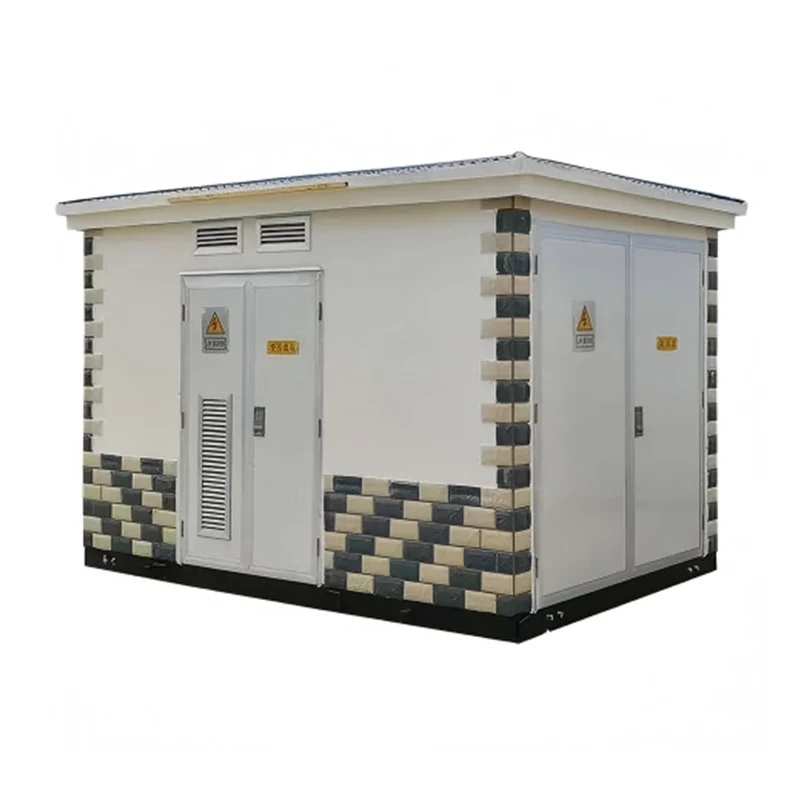

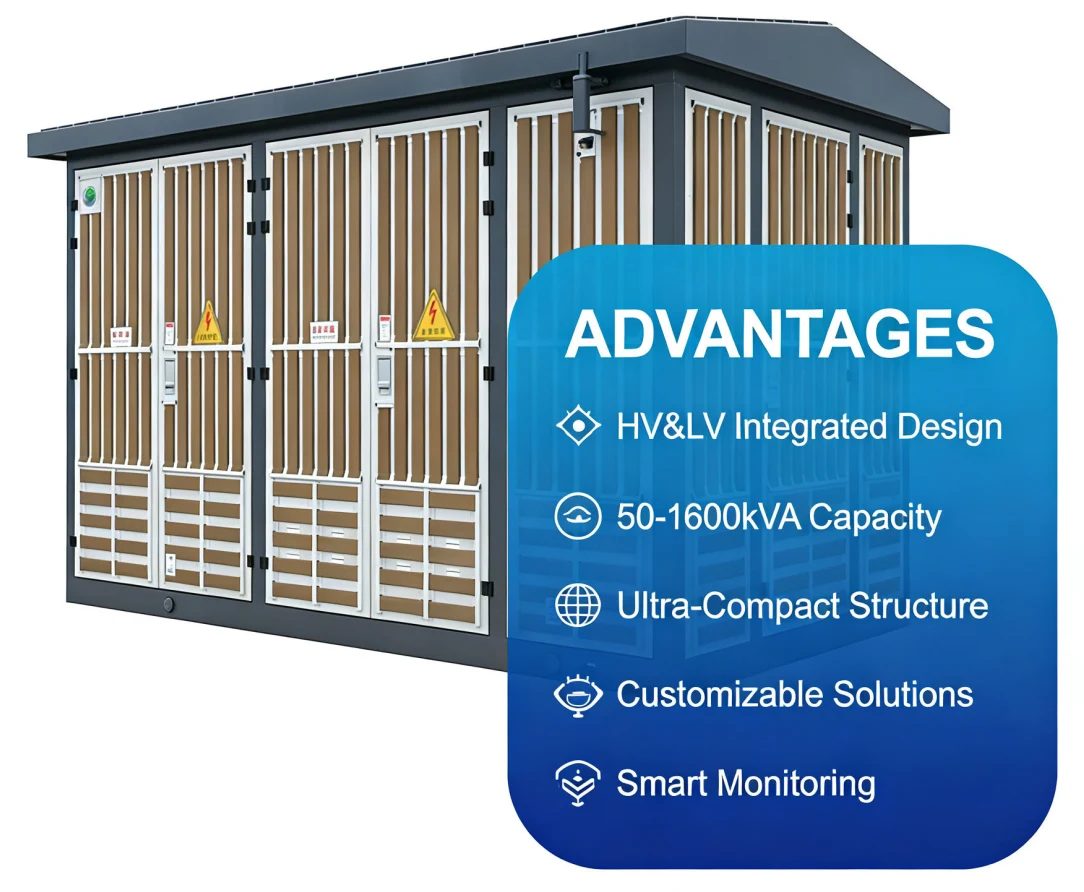

Sottostazione europea di tipo box da 1250 kVA

JUCEG, in qualità di stabilimento professionale di ricerca e sviluppo e produzione di sottostazione europea di tipo box da 1250 kVA in Cina, è specializzata nella produzione di massa, rigoroso controllo di qualità ISO e servizio OEM/ODM. La sottostazione europea di tipo box è un'apparecchiatura di distribuzione di energia preassemblata di capacità medio-grande. La sottostazione europea di tipo box integra quadri ad alta tensione, trasformatori, dispositivi di distribuzione a bassa tensione e apparecchiature ausiliarie all'interno di una scatola con struttura in acciaio preparata in fabbrica. La sottostazione europea di tipo box da 1250 kVA è adatta per la distribuzione di energia nelle reti elettriche urbane, parchi industriali, edifici commerciali e nuovi progetti energetici. Questa capacità rientra nelle specifiche standard e si trova comunemente nei prodotti della serie YBW/YBP, che supportano livelli di tensione compresi tra 10 kV e 35 kV.

Cos'è una sottostazione box europea?

La sottostazione europea di tipo box è un set preassemblato di apparecchiature di distribuzione dell'energia che integra quadri ad alta tensione, trasformatori di distribuzione e dispositivi di distribuzione a bassa tensione all'interno di un involucro metallico sigillato. Ha avuto origine in Europa ed è ampiamente utilizzato in tutto il mondo. Il suo concetto di design enfatizza la modularizzazione, la compattezza, l'elevata protezione e l'adattabilità ambientale ed è adatto a scenari come l'ammodernamento della rete elettrica urbana, l'integrazione di nuove energie e l'alimentazione industriale.

Definizione del nucleo e caratteristiche strutturali

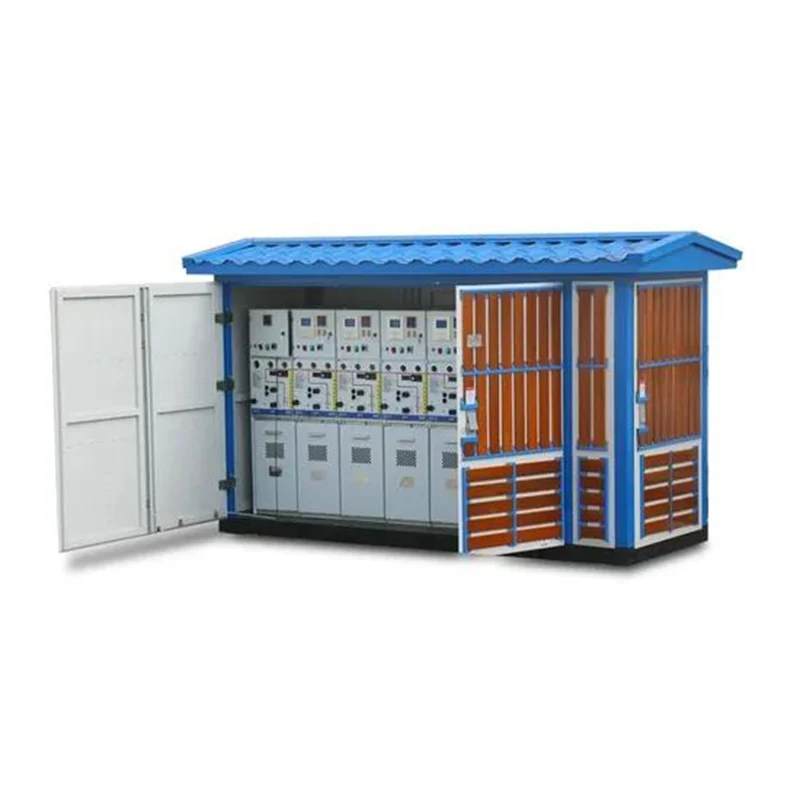

-La sottostazione europea di tipo box è un tipo di apparecchiatura elettrica "chiavi in ​​mano" che integra la sala ad alta tensione, la sala del trasformatore e la sala a bassa tensione di una sottostazione tradizionale in uno o più involucri standard simili a container, consentendo una rapida implementazione e un trasferimento flessibile.

-Il layout adotta una configurazione in tre parti "armadio ad alta tensione + trasformatore + armadio a bassa tensione", con ciascuna stanza funzionale separata in modo indipendente e che non interferisce tra loro.

-Il design compatto si traduce in un'area compresa tra solo 1/10 e 1/5 della convenzionale sottostazione di edilizia civile per la stessa capacità, rendendola adatta ad aree con spazio urbano limitato.

-L'involucro è generalmente realizzato con piastre di acciaio zincato o materiali compositi, con un livello di protezione da IP44 a IP54, in grado di resistere ad ambienti difficili come temporali, nebbia salina e polvere.

La sottostazione europea di tipo box da -1250 kVA utilizza coperture del tetto a doppio strato, materiali isolanti e sistemi di ventilazione forzata per adattarsi a temperature estreme che vanno da -40°C a +40°C, garantendo il funzionamento stabile delle apparecchiature.

-I condotti dell'aria di dissipazione del calore ottimizzati e i materiali per la riduzione del rumore producono un rumore di funzionamento inferiore a 55 dB, soddisfacendo i requisiti di protezione ambientale delle aree residenziali.

- Il materiale della custodia può essere una piastra in lega di alluminio, una piastra in acciaio inossidabile, una piastra composita, una piastra in cemento rinforzato con fibra di vetro, ecc.

- La base della sottostazione è realizzata in acciaio zincato o cemento, con forte resistenza alla corrosione e sufficiente resistenza meccanica.

- Il tetto applica una struttura a doppio strato, che ha un buon isolamento termico, protezione dalle radiazioni ed effetto di ventilazione.

- Ogni compartimento della sottostazione è separato da piastre di ferro per formare una piccola camera indipendente. Ogni vano è dotato di impianto di illuminazione. La parte superiore dello scomparto trasformatore è dotata di un dispositivo di scarico automatico per regolare la temperatura dello scomparto trasformatore.

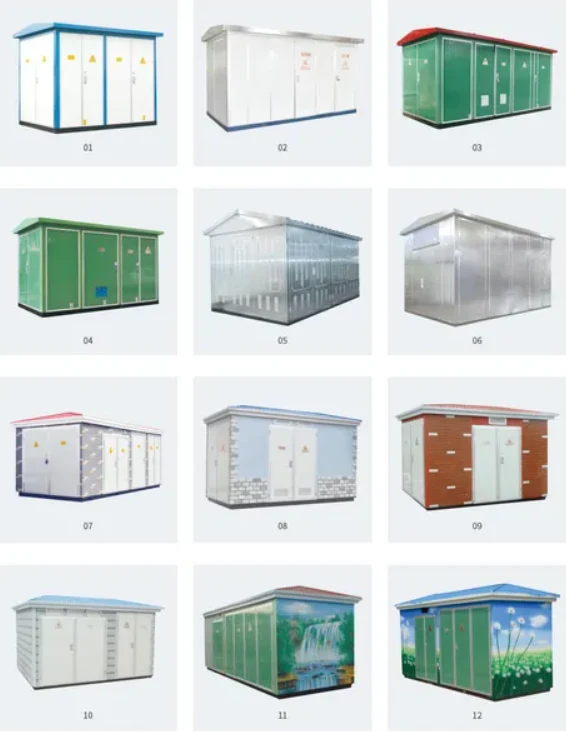

- Il colore della sottostazione può essere personalizzato per adattarsi all'ambiente circostante.

- Il trasformatore può essere configurato di conseguenza con trasformatore immerso in olio o trasformatore di tipo secco.

Condizioni ambientali:

1. Temperatura ambiente elevata: +40ºC

2. Temperatura ambiente bassa: -25ºC

3. La temperatura media nell'arco di 24 ore non deve superare i 30 °C.

4. Altitudine: <1000 m

5. I criteri di umidità relativa (UR): l'umidità relativa media giornaliera non dovrebbe essere superiore al 95%; La media mensile dell'AH non sarebbe superiore al 90%

6. L'accelerazione orizzontale non è superiore a 0,4 m/s2 e l'accelerazione verticale non è superiore a 0,2 m/s3.

7. Luogo di installazione: installare in un luogo privo di fuoco, pericolo di esplosione e gas chimici corrosivi e in aree ben ventilate.

8. Inclinazione del luogo di installazione: non più di 5 gradi

Standard di implementazione:

1. Trasformatore di potenza GB1094.1-2-2013

2. Parametri e requisiti tecnici del trasformatore a bagno d'olio trifase GB/T6451-2015

3. Trasformatore di potenza GB1094.3-2017
